技術指標

說 明

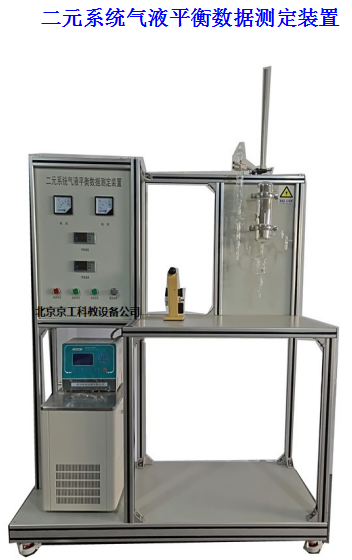

裝置功能

1、常壓下汽–液平衡數據的測定 。

2、采用小型平衡釜，釜外有真空夾套保溫，釜內液體和氣體分別形成循環系統，可觀察釜內的實驗現象，且樣品用量少，達到平衡速度快 。

3、分析平衡汽、液相組成，可獲得有關的熱力學參數，從實驗測得的T–P–X–Y數據計算各組份的活度系數 。

4、可用于不同系統的汽液平衡數據的測定，適用性大，測得的平衡數據正確可靠。

5 、 可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項 。

主要配置

玻璃平衡釜 、 玻璃冷凝器 、 塔釜加熱 器 、U型壓差計 、 控溫儀表、測溫儀表 、 高品質鋁合金型材框架 。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC 22 0V，功率 500 W，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

技術參數

1、實驗體系：環己烷-乙醇二元體系 。

2、氣液平衡釜： 采用玻璃 改進羅斯釜 ， 真空 鍍銀 保溫，體積小，加液量 100 ～ 120 mL，平衡時間短 。

3 、球形冷凝器：上下磨口尺寸Φ19mm，長度300mm 。

4 、電加熱器 ： 0-300 W 可調，控溫 : 采用手動與自動兩種控溫方式，最高使用溫度： 20 0 ℃，操作壓力 ： 常壓。

5 、 溫度測量與控制系統：含加熱裝置、調壓裝置、溫度傳感器、溫控儀表等。溫控傳感器 :  采用 Pt100 型鉑熱電阻測溫，不銹鋼探頭 , 數字顯示，精度等級± 0.1% ；溫控儀表：輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定，產品經第三方權威機構檢測獲得 CE 認證標志。

6 、 單目阿貝折光儀：折射率測量范圍1.300-1.7000 ，準確度：±0.0002 。

7 、 超級恒溫水?。簾o氟環保制冷，帶外循泵，溫度范圍-5～100℃，控溫精度0.1℃ 。

8 、外形尺寸： 12 00× 5 00× 18 00mm（長×寬×高） ， 外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。

9 、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于 安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 。

測控組成

變量

檢測機構

顯示機構

執行機構

平衡釜溫度

Pt100

數字溫度控制儀

調壓模塊

室溫

PT100

數字溫度儀表

無
