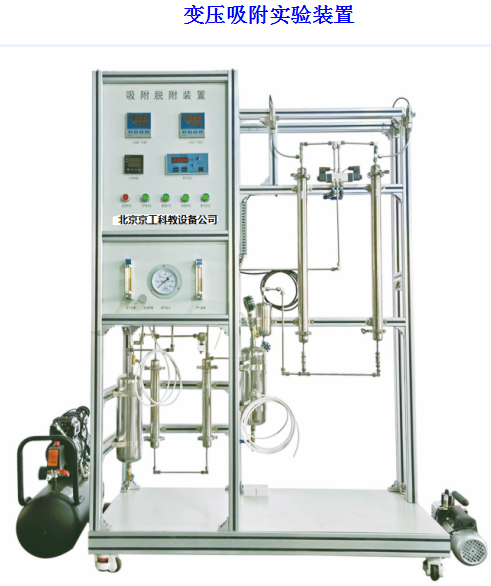

技術指標

說 明

裝置功能

1 、理解吸附理論、掌握所學理論知識，并與實踐相結合。

2 、掌握吸附中變壓吸附的應用，了解變壓吸附設備，并學會設備的操作。

3 、掌握變壓吸附中壓力的變化、閥門切換時間變化與吸附量的關系。

4 、了解和掌握分子篩變壓吸附提純氧氣， 以及其它混合氣體分離 提純 的原理 。

5 、 可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項 。

主要配置

吸附塔、吸附劑、 干燥器、油水分離器、 空壓機、真空泵、 緩沖罐、 壓力表、流量計、測氧儀、不銹鋼管路、閥門、 中央處理器 、觸摸屏、 高品質鋁合金型材框架 。

公用設施

電：電壓AC 22 0V，功率 1.0 KW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

氣：空氣來自 空壓 機（自帶氣源） 。

實驗物料：空氣。常壓操作，溫度： <50 ℃。

技術參數

1 、吸附塔：管徑Φ 38mm ，管長 750mm ， 304 不銹鋼材質，兩端快裝卡套連接方便填裝吸附劑。 吸附塔入口段 裝 有氣體吸濕和干燥 器。

2 、無油 靜音 空壓機：功率 550W ，排氣量 36L/min ，額定排氣壓力 0.8M P a 。

3 、真空泵：旋片式真空泵 抽速 : ≥ 2L/s, 轉速 : 2800r/min ，功率 : 370w 。

4 、氣體轉子流量計： 16-160ml/h 和 25-250ml/h ，根據產氣量選配。

5 、吸附劑： PSA-5A 型富氧分子篩 ， 顆粒規格：0.4-0.8mm 。

6 、 氧分析儀 ： 防爆式氧氣濃度傳感器，量程 0~100% ，最小檢測量： 0.01 ％，輸出信號 4-20mA ， DC24V 供電。

7 、工作壓力： -0.1- 0.6M P a，溫度計：0-100 ℃ 。

8 、塔體、管路、管件及閥門均為 304 不銹鋼。

9 、中央處理器：執行速度0.64μs，內存容量16K ，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。

10 、模擬 量 模塊：高達16位分辨率，總和精度±0.5% ，內建RS485通訊模式 。

11、 溫度模塊：分辨率0.1℃，精度0.5% ，內建RS485通訊模式。

12 、 采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作 。 HMI：投射式觸控技術，5000萬次觸摸點，內存 4 G ，功能：中央處理器數據顯示控制。實現 壓力、溫度、 含氧量 ， 吸附時間 的顯示， 以及 閥門 調節、吸附 時間 控制等 操作 ， 實現整個變壓吸附系統的全自動控制。

1 3 、外形尺寸：1 3 00×5 5 0×1 8 00mm ， 外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。

14 、 工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 。

15、 配數據采集軟件一套，在線工業組態軟件一套 。

測控組成

變量

檢測機構

顯示機構

執行機構

氣體 流量

轉子流量計

轉子流量計

手動調節

吸附塔 溫度

溫度傳感器

觸摸屏

無

吸附壓力

壓力 傳感器

觸摸屏

無

氧濃度

氧濃度傳感器

觸摸屏

無

吸附時間

時間控制器

觸摸屏

無
