技術指標

說 明

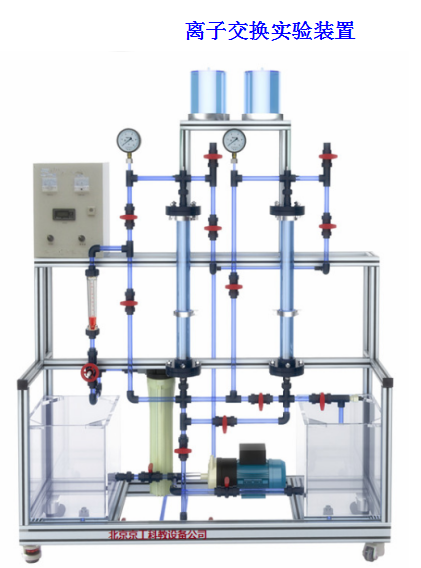

裝置功能

1 、 了解離子交換進行水處理的流程；

2 、裝置采用串聯復合床，可以實現交換產水、反洗、再生、正洗等操作；

3 、管路內實驗介質流動狀態全程清晰可視。

4、 學會用電導儀分析純水的方法 。

5、 可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項 。

主要配置

陰、陽 交換柱、耐酸堿泵、離子交換樹脂、 液體轉子 流量計、原水箱、淡水槽、濃水槽 、 再生液投配裝置、 防腐工程塑料透明 管道閥門、 電導率儀、 高品質鋁合金型材框架

公用設施

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC220V，功率 1.0 KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：自來水

技術參數

1 、運行環境：溫度 0-40 ℃ ，相對濕度：≤ 90%RH ，電源：電壓： 220V ；電流： 15A 。

2 、 不銹鋼增壓 驅動泵：揚程 12m ，功率 26 0W 。

3 、交換柱： 離子交換柱由有機玻璃制成 ： 尺寸 Φ 6 0 × 7 00mm， 配 離子 交換樹脂。

4 、水箱： 6 0L ，優質透明材質 。

5 、 過濾器： 1 0 英寸粗濾器， 內裝 5 μ m 微孔膜折疊濾芯， 數量 1 個

6 、轉子流量計： 6~60L/h ，水

7 、壓力就地顯示： 防震指針式壓力表，量程 0～ 0.4 MPa 。

8 、轉子流量計： 原水流量 40 ～ 400L /h ， 淡水流量 16 - 16 0L/h ， 濃水流量 16 - 16 0L/h 。

9 、電導儀：0～2000μs/cm，在線檢測純水電導率 。

1 0 、管路：透明，壁厚≥2.0mm，透明可視材質。

11 、 儀表柜為 304 不銹鋼 內外噴塑 。

12 、正泰電器：接觸器、開關、漏電保護空氣開關。

13 、外形尺寸： 14 00×5 5 0× 17 00mm（長×寬×高） ， 外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。

14 、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 。

測控組成

變量

檢測機構

顯示機構

執行機構

電導率

電導傳感器

電導率顯示儀

無

流量

轉子流量計

轉子流量計

手動閥控

壓力

指針式壓力表

壓力表就地顯示

無
