技術指標

說 明

裝置功能

1 、掌握萃取精餾的基本原理和操作。

2 、能進行全塔物料衡算和塔操作的過程分析。

3 、了解萃取精餾與常規精餾的區別。

4 、學會分析塔內物料組成。

5 、全觸摸集成化控制，高穩定數據傳輸，硬件加密。

6、 裝置可實現移動終端掃碼，獲取裝置三維工藝視頻介紹。

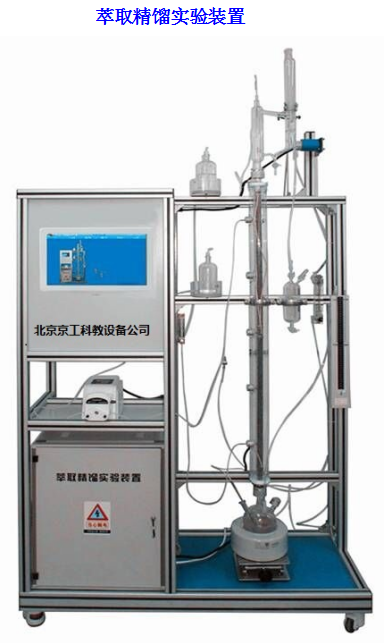

主要配置

萃取精餾塔、溶劑回收塔、冷凝器、 加 熱器、蒸餾釜、回流系統、流量計、 溫度傳感器 、 中央處理器 、觸摸屏、 高品質鋁合金型材框架 。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?

液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。

電：電壓 AC220V ，功率 2KW ，標準單相三線制。

技術參數

1 、玻璃萃取精餾塔體：φ 25 × 1400mm ，五側口， 填料為 316L 不銹鋼Φ 3mm θ網環 。 塔外壁 2 段導電膜加熱保溫 ，功率各 300W 。

2 、溶劑回收塔：φ 25 × 1200mm ，五側口， 填料為 316L 不銹鋼Φ 3mm θ網環 。 塔外壁 2 段導電膜加熱保溫 ，功率各 300W 。

3 、塔頂玻璃蛇管冷凝器，擺錘式回流結構和蛇管冷凝器油水分相器結構。

4 、玻璃塔釜：容積 5 00mL，測溫口、取樣口。

5 、加熱器：功率 3 00W，集成控制。

6 、 溫度傳感器：Pt100，顯示分度0.1℃。

7 、 250ml 高位玻璃加料瓶， 液體 轉子流量計：范圍 2.5 ～ 25ml/min ，數量 2 套。

8 、 塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵圈、回流比計數器等組成， 回流比控制范圍：99：1—1：99。

9 、中央處理器：執行速度0.64μs，內存容量16K ，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。

10 、模擬 量 模塊：高達16位分辨率，總和精度±0.5% ，內建RS485通訊模式 。

11、 溫度模塊：分辨率0.1℃，精度0.5% ，內建RS485通訊模式。

12 、 采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作 。 HMI：投射式觸控技術，5000萬次觸摸點，內存 4 G ，功能：中央處理器數據顯示控制。

13 、額定電壓： 22 0V，總功率： 2.2 kW 。

14 、外形尺寸：1 5 00×5 5 0× 23 00mm（長×寬×高）， 外形為可移動式設計， 帶剎車 輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。

1 5 、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 。

16、 配數據采集軟件一套，在線工業組態軟件一套

測控組成

變量

檢測機構

顯示機構

執行機構

流量

轉子流量計

轉子流量計

手動調節

回流比

回流比繼電器

觸摸屏

回流比控制 器

萃取精餾塔 釜 溫度

PT100 鉑電阻

觸摸屏

調壓模塊

萃取精餾塔 節

PT100 鉑電阻

觸摸屏

無

萃取精餾塔 頂

PT100 鉑電阻

觸摸屏

無

溶劑回收塔 釜 溫度

PT100 鉑電阻

觸摸屏

調壓模塊

溶劑回收塔 節 溫度

PT100 鉑電阻

觸摸屏

無

溶劑回收塔 頂 溫度

PT100 鉑電阻

觸摸屏

無
