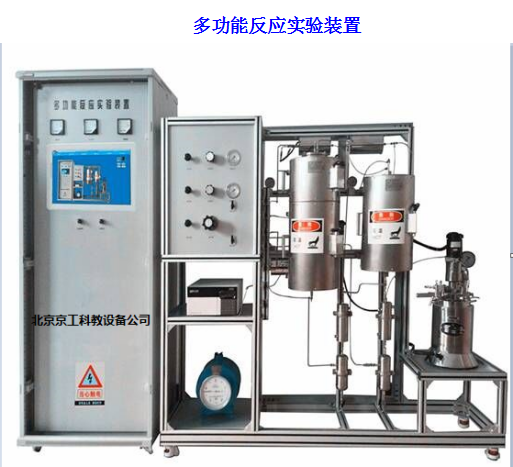

JG•多功能反應實驗裝置JGY-307/II
技術指標 |
說 明 |
|||
裝置特點 |
• 本裝置由固定床反應器、流化床反應器及釜式反應器組成，三套系統間可切換操作；應用于反應工程和催化反應工程和催化工程及化工工藝、生化工程、環境保護專業。 • 可進行間歇、連續操作，能夠完成氣-固、固-液、液-液、氣-液-固反應，操作方式多樣化。 3 、 各溫度控制處實際溫度與設定溫度誤差≦2℃；顯示精度：0.1℃。溫度控制靈活。恒溫區較寬，采用高精度智能化儀表測、控溫；整機流程設計合理，設備安裝緊湊，操作方便，性能穩定，重現性好。 |
|||
裝置功能 |
• 了解多功能催化反應實驗裝置的組成及工藝。 • 進行氣固相催化反應、催化劑評價與工藝條件選擇以及宏觀動力學實驗。 • 進行加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應的研究。 • 了解液相釜式反應器的基本結構及工作原理。 5、 全觸摸集成化控制，高穩定數據傳輸，硬件加密。 6、 裝置可實現移動終端掃碼，獲取裝置三維工藝視頻介紹。 |
|||
主要配置 |
固定床反應器、流化床反應器、釜式反應器、預熱器 、加熱爐、 計量泵、氣泵、、冷凝器、氣液分離器、 質量 流量計、濕式氣體流量計、壓力表、調速電機、 溫度傳感器、 中央處理器 、 觸摸屏、 高品質鋁合金型材框架 。 |
|||
公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。 電：電壓AC 38 0V，功率 8.0 KW，標準 三 相 四 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 |
|||
技術參數 |
• 固定床反應器：φ20×550mm， 316L 不銹鋼材質；熱電偶套管 ， φ 3 mm，內插Φ1mm熱電偶；催化劑裝填量：5-30m l ；最高使用壓力 ， 0.2M P a 。 • 流化床反應器：稀、濃相段直徑：Φ20mm、高350mm，擴大段直徑：Φ57mm，長200mm ；熱電偶套管 ，Φ 3mm，內插Φ1mm熱電偶 ， 316L 不銹鋼材質。催化劑裝載量：10-50ml。 • 固定床反應器加熱爐： ф2 8 0 ×5 5 0mm， 開啟式， 加熱功率(三段加熱)各1KW，加熱形式：碳化硅 爐管 +金屬內襯 。 內層為保溫層，外層為網孔防護層。 最高使用溫度 ， 9 00℃ 。 4、 流化床 反應器加熱爐： ф 30 0 × 60 0mm， 開啟式， 加熱功率(三段加熱)各1KW，加熱形式：碳化硅 爐管 +金屬內襯 。 內層為保溫層，外層為網孔防護層。 最高使用溫度 ， 9 00℃ 。 5、 預熱器：不銹鋼，內徑φ 10 mm，長度250mm，內有防返混及防溝流裝置 ； 使用溫度：室溫-400℃， 使用壓力 ： 常壓 。 7、2 路氣體管路，氣體質量流量控制器控制氣體流量，流量規格：200 ml/min ， N 2 標定，準確度：±1%F.S 。 • 加料罐:體積 10 00ml，材質： 石英玻璃 ，數量1個 。 • 液體混合器：50 ml，材質：304不銹鋼，數量1個。 10 、產品冷凝器： 316L 衛生級 不銹鋼，Φ76×200mm（316L內盤管） ，數量 2個 。 11 、氣液分離器： 容積 500mL， 316L 衛生級 不銹鋼 ，數量 2個 。 12、 液體泵：蠕動泵，轉速范圍0.1～ 5 0rpm ， 流量：0.2- 10 ml/ min， 4～20mA遠程輸出 控制 ，數量 2臺 。 13 、濕式氣體流量計：額定流量：0.2m 3 /h，容積：2L，精度：±1% 。 14 、溫度傳感器： K 熱電偶，顯示分度0.1℃ 。 1 5 、 管路閥門：316L不銹鋼 精密卡套管和閥門。 1 6 、 節能環保冷凝系統：溫度范圍-10～20℃， 容積 5L， 控溫精度± 0.5 ℃ 。 1 7 、中央處理器：執行速度0.64μs，內存容量16K ，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。 1 8 、模擬 量 模塊：高達16位分辨率，總和精度±0.5% ，內建RS485通訊模式。 1 9 、溫度模塊：分辨率0.1℃，精度0.5% ，內建RS485通訊模式。 20 、 采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作 。 HMI：投射式觸控技術，5000萬次觸摸點，內存 4 G ，功能：中央處理器數據顯示控制。 21 、額定電壓：380V，總功率： 8.0 kW 。 22 、外形尺寸：1 8 00× 60 0×1 9 00mm（長×寬×高）， 外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。 23 、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 。 24、 配數據采集軟件一套，在線工業組態軟件一套 。 |
|||
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
氣體 流量 |
氣體質量流量控制器 |
觸摸屏 |
閥控 |
|
液體加入量 |
蠕動泵 |
觸摸屏 |
轉速調節 |
|
固定床預熱 溫度 |
K 型熱電偶 |
觸摸屏 |
調壓模塊 |
|
固定床加熱爐溫度 |
K 型熱電偶 |
觸摸屏 |
調壓模塊 |
|
固定床反應溫度 |
K 型熱電偶 |
觸摸屏 |
無 |
|
流化床預熱 溫度 |
K 型熱電偶 |
觸摸屏 |
調壓模塊 |
|
流化床加熱爐溫度 |
K 型熱電偶 |
觸摸屏 |
調壓模塊 |
|
流化床反應溫度 |
K 型熱電偶 |
觸摸屏 |
無 |
|
釜式反應器溫度 |
K 型熱電偶 |
觸摸屏 |
調壓模塊 |
|
反應壓力 |
指針式壓力表 |
壓力表就地顯示 |
無 |
|
。
