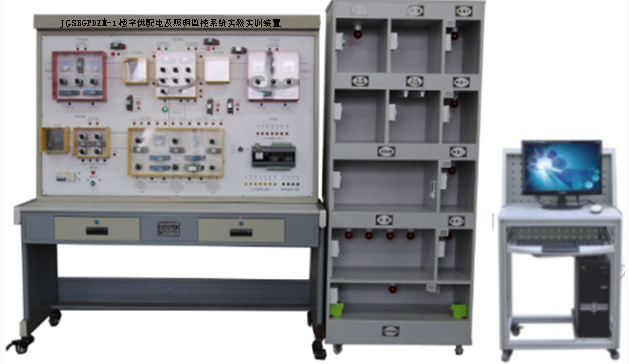

JGGPDZM-1樓宇供配電及照明監控系統實驗實訓裝置

軟件界面圖片 :

二、設備參數及性能：

1、裝置組成：

本系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由 DDC 控制器、低壓開關柜、電壓變送器、電流變送器、功率變送器、功率因數變送器、仿真模型具、多種低壓電器、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。

2、統實訓功能：

能進行各種供配電系統模擬操作演示， DDC 控制器的操作與編程，雙電源明備用監控系統、雙電源暗備用監控系統、低壓側供配電監控系統、環網供電監控系統等實訓，監測變壓器電流、監測變壓器的電壓、大樓一級負荷控制，大樓二級負荷的控制、應接照明控制、設備啟停狀態，故障狀態，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

三、系統技術指標：

1.工作電壓：?jiǎn)蜗嗳€ 220V ± 5% 50Hz

2.整機容量：＜ 300W

3.外型尺寸： 150 × 70 × 180cm3

4.控制對象： 750 × 450 × 180cm3

5.安全保護：具有漏電自動保護裝置

6.故障設置：具有故障設置系統

7.可擴展，可兼容， LON 總線通訊方式

8.輸出， 8 點、 IO/DO 輸入， 11 點 AI/DI

9.信號方式；干觸點 /0-20MA/0-10A/ 發 10K

五、可以做的實訓項目

1.DDC現場控制器安裝操作

2.DDC現場控制器設置操作

3.雙電源明備用監控系統控制

4.雙電源暗備用監控系統控制

5.低壓側供配電監控系統控制

6.環網供電監控系統控制

7.線路故障的判斷與處理

8.設備故障的判斷與處理

9.設計并安裝一個簡易應用系統

10.樓道應接控制實訓

11.辦公照明控制實訓

12.遙控照明控制實訓

13.螢光燈的調光控制實訓

14.白熾燈的調光實訓

15.地下車庫的自動控制實訓

五、供電及照明主要清清單

。
