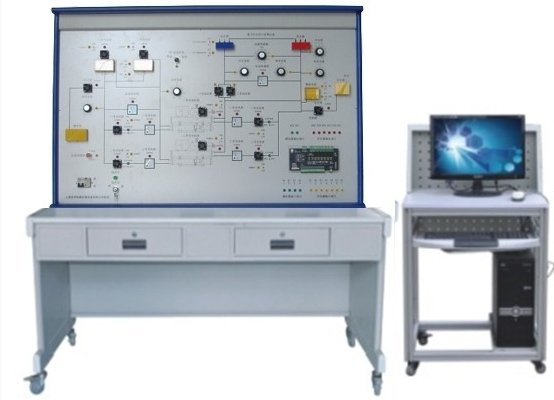

JG-L7型樓宇制冷監控系統實訓裝置

一、裝置組成：

本系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由 DDC 控制器、溫度控制器、管道溫度傳感器、電動比例水閥、電動閥等組成。

二、系統實訓功能：

能進行各種冷凍冷卻水機組及監控系統控制操作的演示、DDC控制器的操作與編程、安裝與連接、水泵及各種傳感器的安裝與連接，系統軟件的組態、配置與控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

三、 系統技術指標：
工作電壓：?jiǎn)蜗嗳€220V±5% 50Hz

整機容量：＜300W

外型尺寸：150×70×180cm3

安全保護：具有漏電自動保護裝置

故障設置：具有故障設置系統

四、實訓項目

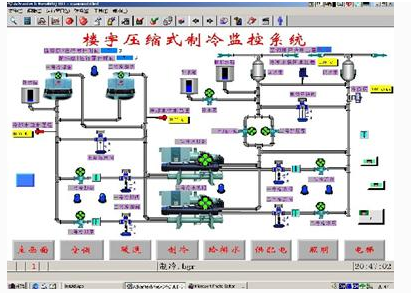

1 、壓縮式制冷監控系統的實訓

2 、冷卻水系統的監控的實訓

3 、一級冷凍水系統的監控的實訓

4 、二級冷凍水系統的監控的實訓

5 、水壓、水流和水溫等參數的測量

6 、冷凍水泵的啟停、故障檢測操作

7 、冷卻泵的啟停、故障檢測操作

8 、冷卻泵的啟停、故障檢測操作

9 、 DDC 現場控制器編程檢測操作

10 、線路故障的判斷與處理

11 、設備故障的判斷與處理

。
