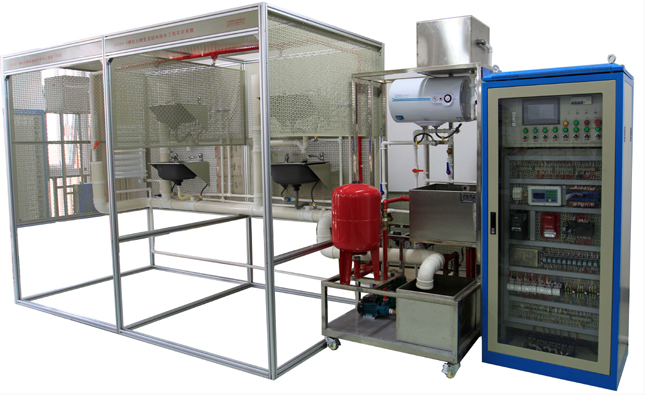

JGGPS-2網孔型給排水設備安裝與控制實訓裝置
一．設備性能及配置
1．通過實訓操作可掌握給排水設備安裝與控制的綜合能力，如管材切割與連接、管道安裝、設備安裝、電氣安裝、設備接線、編程控制、故障排查。
2．給排水模型外形尺寸： 4800mm × 1500mm × 2300mm( 長×寬×高 ) ；電氣控制柜外形尺寸： 800mm × 600mm × 1800mm( 長×寬×高 ) ；
3．整機功耗： <4.5kVA ；
4．裝置底部安裝有帶剎車腳輪，方便裝置的移動和固定；
5．安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
6．設備組成要求：給排水設備安裝與控制實訓裝置由生活給水系統、消防給水系統、熱水給水系統、排水系統和控制系統五個部分組成。
7.生活給水系統：主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼復合管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能；通過脈沖式水表可以完成用水量的計量。
8.消防給水系統：主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和通水試驗操作，通過控制系統可實現噴淋滅火功能。
9.熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用 PPR 管進行設計，可進行 PPR 管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。
10.排水系統主要有污水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用 UPVC 管進行設計，可進行 UPVC 管的切割、粘接、安裝和通水試驗操作，結合控制系統可實現污水箱的水位檢測和排水泵的啟停控制等功能。
11.給排水自動控制系統主要有電氣控制柜、觸摸屏、操作開關、工作狀態指示燈、 PLC 控制器、變頻器、低壓電氣、水泵、水表、傳感器（浮球式液位計、壓力開關、水流指示器、信號蝶閥、壓力變送器）、組態監控軟件等組成。通過控制系統可實現給排水系統的自動化控制功能。
12.建筑給排水系統仿真教學軟件：采用 3D 技術與交互式動畫相結合的方式，模擬實際生活給水系統、消防給水系統、熱水給水系統、排水系統的結構。可實現以建筑內部生活給水系統仿真，建筑內部消防給水系統仿真，建筑內部排水系統仿真，建筑內部熱水供應系統仿真，建筑給排水主要組成設備的結構仿真，各類給排水系統的運行過程仿真。
13.不銹鋼鋼架 1000mm × 1000mm × 1900mm1 臺
14.污水處理單元有機玻璃 1 個
15.水流指示器靈敏度： 15-37.5L/mim1 只
16.玻璃球灑水噴頭 68 ℃溫級 2 只
17.消防水泵三相 AC380V 功率： 0.55KW 揚程： 33m 流量： 130 L/min 。 1 臺
18.變頻磁力驅動泵三相 AC380V 功率： 0.37KW 揚程： 12m 流量： 20L/min2 臺
19.排水泵單相 AC220V 功率： 95W 揚程： 9m 流量： 18L/min1 臺
20.氣壓罐容積 50L1 個
21.壓力變送器量程 0-200KPa1 只擴散硅
22.電加熱鍋爐容量 50L ，功率 2KW1 臺
23衛浴臺面盆 50 cm × 45 cm × 20 cm4 個
24萬向下水通用件 4 個
25水龍頭混合式 4 個
26花灑通用件 4 個
27.混合閥通用件 4 個
28.浮球液位傳感器高、、低二檔 2 個
29脈沖水表 0.01 立方米 / 脈沖 1 只
30..西門子 PLC 控制器 CPU224XP 、 14DI/10DO ， 2AI/1AO1 個
31.西門子變頻器 MM420 ，三相 380V 輸入 ， 0.75kW ，帶 BOP 面板 1 臺
32.觸摸屏 7 英寸、彩色、高分辨率
33.組態軟件力控 6.0 1 套帶權
34.低壓電氣小繼電器、交流接觸器、熱過載繼電器 1 套
35.空氣開關帶漏電保護器 1 個
36.保險絲 15A3 個
37.操作開關 2 位 6 個
38.開關電源輸出： DC24V1 個
39.工作狀態指示燈工作電壓： DC24V7 只
40.型材電腦桌 60cm × 60cm × 80cm1 張 ( 注如配電腦配電腦桌 )
41.管材、配件及配套工具 :
42.豪華工具車鋼板設計，設有抽屜及柜子，可移動 1 臺
43.管材與配件包含短柄球閥、銅球閥、蝶形球閥、黃銅閘閥、銅止回閥、鍍鋅變徑接頭、鍍鋅 90 °彎頭、鍍鋅活接頭、鍍鋅直通接頭、鍍鋅三通接頭、 PVC-U 管、 PVC 透氣帽、 PVC 異形順水三通、 PVC 單承插、 PVC 雙承插存水管、 PP-R 管、 90 °彎頭、等徑三通、陰螺紋彎頭、陽螺紋接頭、截止閥、外牙直通接頭、內牙直通接頭、內牙三通接頭、不銹鋼內牙三通、彎頭、不銹鋼內牙彎頭、不銹鋼外牙直接、銅轉接頭、銅活接頭、角閥、編織軟管、金屬線管、金屬線管接頭、 1 寸鍍鋅管、 3/4 寸鍍鋅管、不銹鋼管、黑色保溫管等。 1 套
44.配套工具包含管螺紋鉸扳、管子臺虎鉗（帶支架）、鍍鋅管割刀、熱熔機、 PPR 管剪刀、復合管割刀、鋼鋸、鋸條、 PVC 膠水、卷尺、扳手、管鉗、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、絕緣手套、絕緣膠鞋、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、手動試壓泵等。 1 套
45.能夠實訓項目
1)系統竣工圖和控制電氣原理圖繪制
2)管材加工和連接：鍍鋅管、不銹鋼復合管、 PPR 、 UPVC 管的切割、套絲、熔接、連接。
3)配件和器件的安裝：完成生活給水系統、消防給水系統、熱水給水系統和排水系統中管路配件的安裝；完成水泵、壓力變送器、水表、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、水龍頭、淋浴器等水暖器件的安裝。
4)管道試壓與通水試驗
5)電氣設計、安裝與接線：水泵、配電柜、控制器、指令元件、操作元件的安裝、接線
6)控制程序設計與調試 : （變頻控制程序；抄表計費程序；噴淋滅火控制程序；給排水監控程序；組態監控系統）
46.主要配置
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
備注 |
1 |
PLC 控制器 |
CPU224XP 14DI/10DO ， 2AI/1AO |
1 |
個 |
|
2 |
變頻器 |
MM420 ，三相 380V 輸入 ， 0.75kW ，帶 BOP 面板 |
1 |
臺 |
|
3 |
觸摸屏 |
7 英寸、彩色、高分辨率 |
|||
4 |
組態軟件 |
昆侖通態 |
1 |
套 |
|
5 |
低壓電氣 |
小繼電器、交流接觸器、熱過載繼電器 |
1 |
套 |
|
6 |
空氣開關 |
帶漏電保護器 |
1 |
個 |
|
7 |
保險絲 |
15A |
3 |
個 |
|
8 |
操作開關 |
2 位 |
6 |
個 |
|
9 |
開關電源 |
輸出： DC24V |
1 |
個 |
|
10 |
工作狀態指示燈 |
工作電壓： DC24V |
7 |
只 |
|
11 |
型材電腦桌 |
60cm × 60cm × 80cm |
1 |
張 |
電腦用戶自配 |
。
