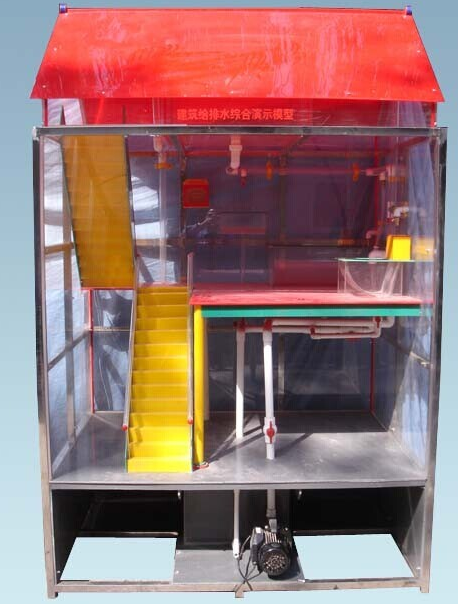

JGJM-1 建筑給排水綜合演示模型

一、設備與附件的組成：

1、整體式全真暖氣片和管路，透明地板，能看清隱蔽管路的全部結構和走向。

2、整個系統由鍋爐及循環泵實現熱循環演示。有機玻璃洗澡間包括：、浴缸 1 套、洗臉盤 1 套、大便器 1 套、配水箱 1 只、水泵 1 臺、樓梯、連接管道和球閥、不銹鋼支架等組成。

3、建筑給排水自動控制系統

（ 1 ）自動溫度控器、溫水恒溫閥，工業 7 寸真色彩觸摸屏 1 套：通過工業現場總線實時監控系統運行狀態、數據顯示變化及曲線圖。集成歷史數據查詢功能、歷史數據曲線功能、實時數據曲線功能，可通過 USB 接口轉存數據，可通過 U 盤輕松升級系統。

（ 2 ）包含主控窗口、溫度、壓力、顯示窗口、壓力、溫度等實時曲線圖、系統設置窗口、調試窗口、幫助窗口、密碼修改窗口，登陸鍵面。

二、技術參數、

1.外形尺寸： 1500 × 1000 × 2400mm 。

2.框架材料： 304 不銹鋼。

3.進水壓力： 0.05MPa ～ 0.75Mpa ，

4.電機功率 370W ，自吸，穩壓自動控制

5.工作電壓：單項三線 220V ± 5 ％ 50Hz ；

6.安全保護：具有漏電自動保護裝置；

7.故障設置：具有故障設置系統；

。
