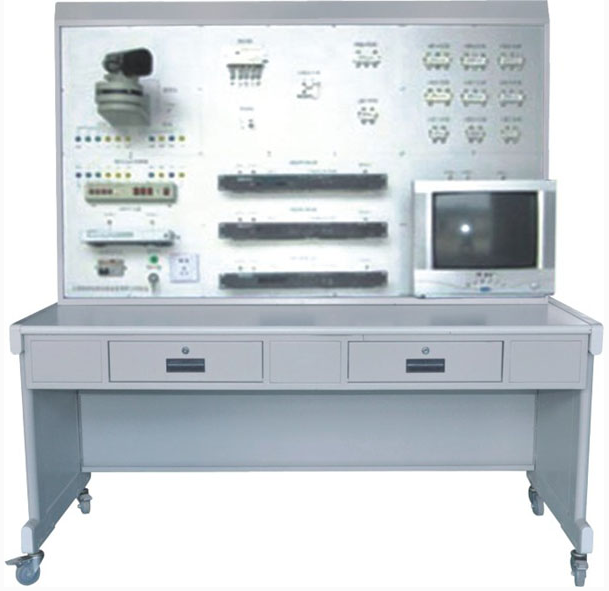

JG-T2型有線電視系統實訓裝置

有線電視系統實訓裝置元器件全部采用實物，能進行各種模擬有線電視系統操作演示、系統的設置及調試、線路設計、線路及設置故障的判斷及排除、端子的制作等實驗和實訓。
一、系統實訓功能：
能進行各種有線電視系統操作演示、連線和端子的制作，調制器、解調器和場強儀的操作，電視信號的測試，分配器和分支器的安裝與連接，放大器和衰減器的操作與連接、系統的設置及調試、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓。

二、系統技術指標：

工作電壓：?jiǎn)蜗嗳€220V±5% 50Hz

整機容量：＜300W

外型尺寸：150×70×180cm3

安全保護：具有漏電自動保護裝置

故障設置：具有故障設置系統

三、實訓項目

1、有線電視的演示

2、放大器系統認識、了解實訓項目

3、捷變頻調制器的操作

4、捷變頻解調器的操作

5、信號混合的操作

6、場強儀的模擬操作

7、放大器衰減器的操作

8、測試實訓項目

9、與衛星電視傳輸實訓項目

10、 線材、器材、接插件形式、規格認識

11、分支分配器認識、了解、配置和計算

12、連接線纜及端子的制作

13、線路故障的判斷與處理

14、有線電視系統設計并安裝一個簡易應用系統

。
