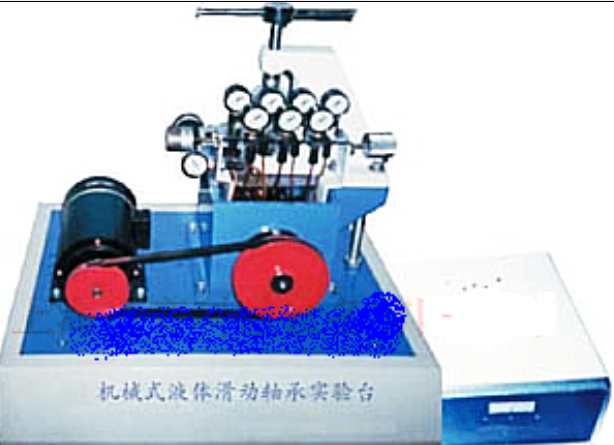

產品名稱：JGMY-547C機械式液體滑動軸承實驗臺
機械式液體滑動軸承實驗臺 主要技術參數：
1、電機功率：355W；電源：220V交流/50HZ
2、電機調速范圍：0─500轉/分，
3、管路油壓表數量：8個、精度：2.5級量程0－1MPa
4、允許最大加載力為0～2000N精度：0.05％；
5、圓柱滾子允許最大工作轉速為300rpm
6、軸瓦內直徑d=70mm；B＝125mm； 光澤度▽7（1.6 ）；材料ZQSn6─6─3；
7.摩擦力傳感器量程：0～60N精度：0.05％
8.測力桿測力點與軸承中心距：i=120mm
9、外形尺寸：600×500×520mm；
10、重量：52kg
二、 基本配置 ：
1、調速電動機1個；
2、管路油壓表8個，載荷傳感器1個。
3、摩擦力傳感器1個，隨機工具一套。
三、 實 驗內容：
1、通過油壓表讀取徑向油膜和軸向油膜壓力，人工繪制徑向油膜壓力分布曲線和軸向油膜壓力分布曲線。
2、通過測試面板讀取徑向加載壓力和摩擦力大小，人工繪制軸承摩擦特征曲線。
四、性能特點：
1、可進行徑向、軸向油膜壓力分布和摩擦特征曲線的實測，實現滑動軸承的綜合實驗。
2、采用可調定壓加載裝置，有效減小測試誤差，測試數據穩定可靠。
3、采用平衡套的平衡系統，保證了軸瓦的平衡，調整方便快捷，提高了檢測精度。
五、造型及表面處理：
1、大氣美觀、實物感強、加工精細；
2、金屬外露件鍍鉻、其他表面防銹處理加噴塑
3、塑表面平整、光滑清、清潔無劃痕和脫落斑點。
