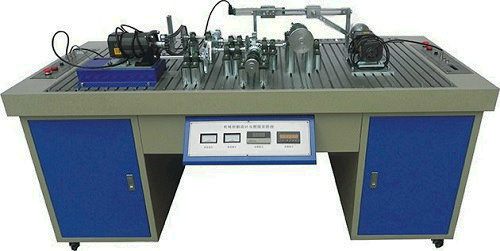

產品名稱：JGMY-574機械系統創新搭接及運動分析實驗臺

機械系統創新搭接及運動分析實驗臺是 運用模塊化、人機工程學設計理論，高精度制造技術制造而成。配有多媒體模擬實驗教學軟件，是學習者鞏固機械基礎理論和培訓掌握機械安裝、調試、測量的實際操作技能的必備實驗設備（大學本科、?？七m用）。
一、 實驗目的和意義：
1）通過實驗將枯燥的機械概念通過實體的運行得到直觀體現。使學習者獲得學習的興趣和理論概念的鞏固。
2）通過實驗使學習者建立起清晰的機械裝配、安裝調整及同軸度、平行度等形位公差的概念。
3）通過實驗獲得對分析、評判處理機械加工誤差、裝配誤差等系統綜合誤差對機械傳動性能影響的實際能力。
4）通過實驗使學習者學會和掌握機械工卡量具的使用和獲得長度測量、角度測量等尺寸與形位公差測量的相關知識。
5）該設備可供6-8個學生雙面操作，零件存放有序，便于實驗和管理。
二、 實驗內容：
實驗（教程）一、機械傳動系統的組成
實驗（教程）二、鏈聯接的安裝與測量
實驗（教程）三、動力傳輸系統的安裝
實驗（教程）四、V型帶傳動的安裝與調節
實驗（教程）五、鏈傳動的安裝與調節
實驗（教程）六、直齒輪傳動的安裝與調節
實驗（教程）七、多軸傳動的安裝與調節
實驗（教程）八、符合標準與加工超差傳動件的性能對比分析
實驗（教程）九、有軸向力傳動零件的搭接與運轉分析
實驗（教程）十、曲柄搖桿工作系統的搭接、運轉與分析
實驗（教程）十一、曲柄滑塊工作系統的搭接、運轉與分析
實驗（教程）十二、帶傳動與齒輪傳動組合
實驗（教程）十三、齒輪傳動與鏈傳動組合
實驗（教程）十四、帶與鏈傳動組合
實驗（教程）十五、V帶傳動與曲柄滑塊機構組合
實驗（教程）十六、鏈傳動與曲柄連桿機構組合
三 、功能與特點
1）本實驗臺能夠進行單軸的安裝分析、共線軸系、平行軸系的聯接與運轉測量、帶傳動、鏈傳、齒輪傳、機械傳動系統的安裝、測量以及對比分析。不同轉速、載荷條件下的簡單特性比較。
2）本實驗臺突破了傳統軸系搭接的靜態理念，在軸系搭接完成后，通過實際運轉，體驗安裝的相關問題。
3）實驗臺是將機械測量同性能相互聯系，在運轉的環境下，對精度建立起直觀的概念。
4）在安裝過程中，掌握相關工業測量量具的使用，直接提高動手能力。
5）多種傳動類型的比較分析，充分理解不同傳動類型的特點及其適用范圍。
6）配備了詳盡實驗指導書，多媒體模擬實驗教學光盤。
四、系統主要技術參數
1、實驗臺外形尺寸：2200×800×2000mm
2、交流大電機YY7114 交流電源U=220V；N=250W n=1440rpm
3、交流調速小電機90YY60-2CT/90JB 交流電源U=220V；N=60W n=0-300rpm
4、多用水平儀（可測水平、垂直、45度）
五、 系統主要配置及參數
1、游標卡尺 0-150mm 1件
2、外徑千分尺 0-25mm 1件
3、組合角尺 0-102mm 1件
4、百分表 0-10mm 1件
5、磁性百分表座 1件
6、塞尺 0.0381-0.635mm（測量范圍 ） 1件
7、水平儀 90mm 1件
8、多用水平儀 230mm 1件
9、數字轉速表 5-999.9；1000-99999rpm 1件
10、帶張力測量儀 1件
11、交流大電機YY7114 1臺
12、交流調速小電機 1臺
13、配有8塊零件陳列面板，主要零配件如下：
1）圓錐齒輪 2件 11）鏈條拉力器 1件
2）圓柱直齒輪 15件 12）制動器 1件
3）圓柱斜齒輪 4件 13）帶輪槽規 3件
4）帶輪 3件 14）帶型規 2件
5）鏈輪 3件 15）齒型規 11件
6）軸 11件 16）不合格傳動件 6件
7）小滑動軸承座 4件 17）曲柄滑塊機構及連桿機構組 1套
8）大滑動軸承座 2件
9）小滾動軸承座 8件
10）大滾動軸承座 2件
14、外形尺寸 2200×800×2000mm
15、重 量 420kg
六、配置清單
