序號

名稱

規格

數量

單位

•

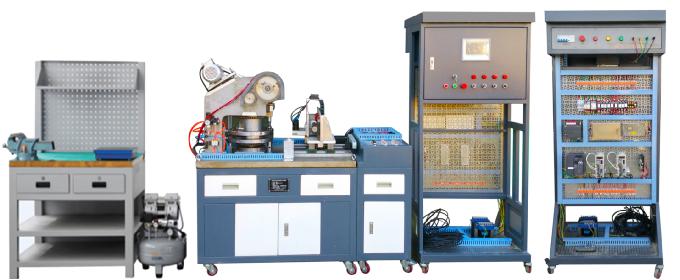

實訓臺

鐵質雙層亞光密紋噴塑結構， 40mm 厚鑄件平板臺面，桌子下方設有儲存柜，柜子上方設有 2 個抽屜，尺寸： 1400mm × 700mm × 1450mm

1

臺

•

控制臺

鐵質雙層亞光密紋噴塑結構，桌子下方設有儲存柜，柜子上方設有 1 個抽屜，尺寸： 400mm × 700mm × 900mm

1

臺

•

電氣控制柜

電源控制模塊

由三相電源總開關（帶漏電和短路保護）、三相熔斷器、交流接觸器、熱繼電器、中間繼電器、開關電源、鑰匙開關、急停按鈕、停止啟動按鈕（紅、綠）、系統控制旋鈕開關及指示燈等組成

1

套

•

可編程控制器 模塊

西門子 S7-200 SMART CPUST40

1

套

•

•

觸摸屏模塊

西門子 7 英寸， TFT 真彩， 65k 色

1

套

•

電機驅動模塊

旋鈕開關、步進電機驅動器 M542 、伺服電機驅動器 TSTE 15C 、隔離變壓器（ 380V/220V ）、三菱 FR-E740-0.75k-CHT 變頻器

1

套

•

機械

設備

部件

傳動機構

主要包含帶傳動（同步帶、三角帶）、鏈傳動（單排鏈條）、齒輪傳動（直齒圓柱齒輪）等典型傳動機構，

1

套

•

二維送料部件（十字滑臺）

主要由滾珠絲杠螺母副（長度分別為 528mm 、 485mm ；公稱直徑 20mm ；導程 5mm ；右旋）、直線導軌和滑塊（長度分 455mm 、 335mm 兩種；寬度 15mm ）、工作臺面、軸承（角接觸軸承、深溝球軸承）、軸承座、端蓋、墊塊等組成

1

套

•

轉塔部件

主要由上下八角盤定位銷、上下八角盤定位銷支架、下八角盤下料孔、同步輪、同步帶、上下八角盤、傳動軸、圓錐滾子軸承、支座、端蓋等組成

1

套

•

模具

采用真實數控模具，含方孔模、圓孔模、腰孔模、三角模 4 種模具，另包括模具校棒 1 套

1

套

•

機械式沖料機構

主要由沖床床身、齒輪、端蓋、曲軸、軸瓦、支架、電機座、軸承、卸荷式帶輪裝置等組成

1

套

•

上下八角盤氣動定位模塊

主要由單電控二位五通閥、調壓過濾器、軸桿氣缸、三通、 PU 氣管、快換接頭、氣泵等組成

1

套

•

離合器機構

主要由支架、軸承、軸套、撥銷、電磁離合器、電磁制動器等組成。

1

套

•

工具

電工工具套件

含數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、螺絲刀、鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲等

1

套

•

紫銅棒

一頭φ 18 、一頭φ 14 和φ 30 各 1 根

2

根

•

拉馬

1

件

•

一字螺絲刀

10 〞通芯一字螺絲刀

1

把

•

內、外卡簧鉗

直嘴、彎嘴 9 寸內、外卡簧鉗各 1 把

4

把

•

橡皮錘、榔頭

圓頭鐵錘（ 1.5 磅）、橡皮錘各 1 把

1

套

•

扳手組件

9 件套內六角扳手； 150mm 、 250mm 活動扳手各 1 把； 開口 14-17 呆扳手 1 套；開口為 7 、 17 梅花組合扳手各 1 把； M14 、 M18 、 M27 圓螺母扳手 1 套

1

套

•

截鏈器

420 ～ 530

1

把

•

手輪

外徑 100

1

套

•

活動手柄

螺紋為 M8

1

套　

•

量具

劃線平板

300mm × 300mm

1

塊

•

游標卡尺

測量范圍： 0 ～ 300mm ，分度值： 0.02mm

1

把

•

深度游標卡尺

測量范圍： 0 ～ 200mm ，分度值： 0.02mm

1

把

•

直角尺

200 × 130 × 12.5mm

3

把

•

杠桿式百分表

0 ～ 0.8mm ，分度值： 0.01mm ；含轉接頭、磁性表座

1

個

•

百分表

0 ～ 10mm ；含轉接頭、磁性表座

1

個

•

千分尺

0 ～ 25mm 、 25 ～ 50mm 、 50 ～ 75mm 各 1 把

3

把

•

鋼直尺

500mm

1

把

•

塞尺

測量范圍： 0.02 ～ 1.00mm

1

把

•

配件

零件盒、編程電纜、產品配套光盤（軟件、使用手冊、程序等）

1

套

•

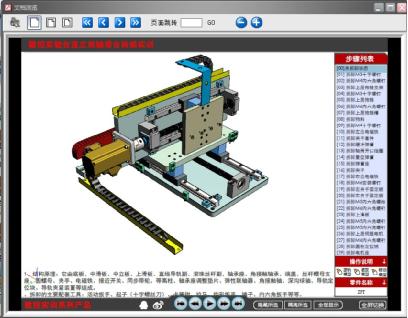

機械設備裝調與控制技術仿真教學軟件

本軟件采用 3DPDF 虛擬仿真技術， 3D PDF 結合了元數據，文字，圖像，視頻和表單的動態 PDF 文檔（即加入三維動畫的交互式 PDF 文檔），包含豐富的 3D 數據。軟件界面生動美觀、易學易用，可以提高教師教學和學生學習的興趣，加深學生對知識的理解和運用。軟件通過三維拆卸動畫、三維裝配動畫、模擬拆裝等方式，生動地展示了機械傳動機構、送料部件（十字滑臺）、轉塔部件、模具、機械式沖料機構等模塊的拆卸和裝配過程。。可實現以下功能：

1. 虛擬交互式拆卸動畫，均按機械結構順序進行，每一步都有動畫和詳細的拆卸文字介紹及注意事項。

2. 軟件可自由的對模型進行旋轉、縮放、平移、隱藏、隔離、顯示等操作，設有旋轉模型、縮放模型、移動模型、隱藏所選、隔離所選、全部顯示、全屏切換、等按鈕。

3. 軟件播放功能：設有第一步、上一步、播放全部、下一步、末一步等按鈕。

4. 機械設備裝調與控制技術的基本知識及介紹

5. 機械設備裝調與控制技術主要組成器件的結構及工作原理

6. 自動送料部件（十字滑臺）的虛擬拆裝、三維動畫演示，拆卸和裝配各 110 步動作。

7. 轉塔部件的虛擬拆裝、三維動畫演示

8. 模具的虛擬拆裝、三維動畫演示，拆卸和裝配各 24 步動作

9. 機械式沖料機構的虛擬拆裝、三維動畫演示

拆卸和裝配各 102 步動作

1

套

•

電腦桌

用于放置計算機，下方裝有四個帶剎車的萬向輪，尺寸： 560mm × 600mm × 1020mm

1

臺

•

計算機

主流品牌 (用戶自 備)

1

臺
