產品名稱：JGMY-564導軌式靜平衡實驗臺
導軌式靜平衡實驗臺主要技術參數：
1．轉子直徑：F225mm
2．轉子軸直徑：F20mm
3．導軌距離：110mm
4．外形尺寸：400×150×340
5．重量：20kg
二、主要功能介紹：
對于某些幾何形狀對稱的回轉構件（如圓柱齒輪、均質圓盤、螺旋槳葉等），因制造誤差、材質不均等原因引起的慣性力不平衡，是無法通過計算來確定平衡質量的大小和方位的。即使某些構件有明顯的若干塊偏心質量，但也可能無法準確確定各偏心質量的大小及其質心位置。因此以上情況都只能通過靜平衡試驗來確定平衡質量的大小和方位。
靜平衡試驗的基本原理是基于這樣一個普遍現象：任何物體在地球引力的作用下，其重心（也即質心）總是處于最低位置。
如圖1所示的盤型凸輪，其質心s若在轉軸O的上方，它是無法靜止的，必然會產生往復擺動，直至晃動到質心s位于最低位置時才靜止不動。
由于回轉構件質心偏離轉軸，不能使構件在任意位置保持靜止不動（即靜平衡），這種現象稱為 靜不平衡 。加平衡質量實質上就是調整回轉構件的質心位置，使其位于轉軸上。
靜平衡試驗所用的設備稱為靜平衡架，其結構較簡單。圖1所示為一導軌式靜平衡架。其主要部分是安裝在同一水平面內的兩個互相平行的刀口形導軌（也有棱柱形或圓柱形的）在判定了回轉構件質心相對轉軸的偏離方向后，在相反方向（即正上方）的某個適當位置，取適量的膠泥暫時代替平衡質量粘貼在構件上，重復上述過程。經多次調整膠泥的大小或徑向位置反復試驗，直到回轉構件在任意位置都能保持靜止不動，此時所粘貼膠泥的質徑積即為應加平衡質量的質徑積W b 。最后根據回轉構件的具體結構，按W b 的大小確定的平衡質量固定到構件的相應位置（或在相反方向上去除構件上相應的質量），就能使回轉構件達到靜平衡。

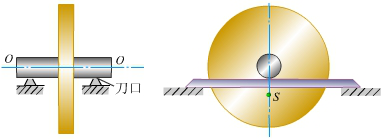

試驗時將回轉構件（如幾何形狀對稱的圓盤）的軸頸支承在兩導軌上。若構件是靜不平衡的，則在偏心重力的作用下，將在刀口上滾動。當滾動停止后，構件的質心s在理論上應位于轉軸的鉛垂下方，如圖2所示。
導軌式靜平衡架結構簡單、可靠，平衡精度較高，但必須保證兩固定的刀口在同一水平面內。當回轉構件兩端軸頸的直徑不相等時，就無法在此種平衡架上進行回轉構件的平衡試驗了。
