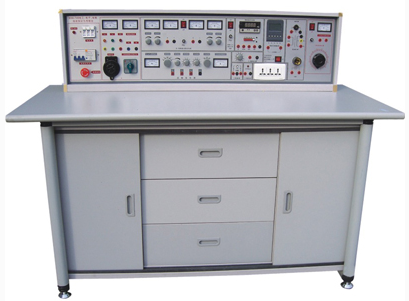

JG-745電子技能實訓考核臺

實驗臺構成與性能：
1、電源及參數：
1.1、輸入電源：交流220V，50Hz電源，輸入時指示燈亮。
1.2、電源輸出：有嵌入式保險盒和漏電開關二級保護功能。
1.2.1 0－220V電源輸出：一組萬能插座：為各種儀器提供工作電源；
1.2.2 可調交流電源：0－250V連續可調，內裝一臺0.5KVA單相調壓器，電壓輸出有表指示；
1.2.3 恒流穩壓電源：二路0-30V穩壓輸出, 內置式繼電器自動換檔,多圈電位器連續調節,使用方便。輸出最大電流1.5A，具有預設式限流保護功能，自動恢復功能，每路輸出由0.5級數字電流表,電壓表指示,電壓穩定度＜10-2,負載穩定度＜10-2，紋波電壓＜5mv。
1.2.4 固定直流電源輸出：電壓5V，輸出最大電流500mA。
1.3、智能型直流電流表：精度0.5級，量程分4檔，分別為±4mA，±40mA，±400mA，±4000mA，具有超量程自動保護功能，電表面板上具有上下限預設報警和回差設定按鈕，可根據實驗情況隨時更改任一量程上下限報警數值和回差數據，使用方便，精度高,安全可靠。
1.4、單次脈沖源：每撥一次鈕子開關可輸出一對正負脈沖。
1.5、函數信號發生器：輸出正弦波、三角波、矩形波。
1.5.1 頻率范圍：由5Hz到550KHz，分五個頻段。
1.5.2 頻率指示：由HZ表直接讀出；
1.5.3 電壓輸出范圍：正弦波：5HZ－250KHZ>4.5V, 250KHZ-550KHZ>3.5HZ, 三級衰減：0db,20db,40db,具有連續細調。矩形波：5HZ－250KHZ＞4.5V，250KHZ－550KHZ＞3.5V幅度連續可調；三角波：5HZ－550KHZ＞1V。
1.6、音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
1.7、變壓器：內置式220V/12＋24V變壓器，功率25W。
1.8、喇叭：8Ω,0.5W內置式。
1.9、蜂鳴器：內置式；
1.10、燈頭座：250V、4A燈頭座一只，用于實訓中電路的驗證等，固定在實驗臺上，使用方便、安全。
2、實驗操作桌：由雙面飾面板制成，尺寸：160×70×80cm，鋁合金框架,造型美觀大方,中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。
整套設備構成與配備(以二十四座為例)
1、實驗操作桌12張，一桌二座。每張操作桌配有一粒膠皮板，保護桌面(如需在桌上放置重物、焊接等)。
2、示教控制臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。演示屏立在實驗臺上，尺寸為160×70cm，用于講解、演示。
3、實驗臺：共12臺，每張學生實驗操作桌上配置1臺。
4、器材配備：13只MF－500萬用表，13只數字萬用表，臺鉆1臺，微型手槍鉆1臺，電烙鐵及烙鐵架25套，雙門立柜2個，放置臺鉆桌1張，13套尖嘴鉗、斜口鉗、螺絲刀、扳手、鑷子，敷銅板13片，初步焊接通用線路板及組件13套，13×22套電子技能實訓考核組件(包括特制線路板及相應元器件)，25張學生凳。
實驗項目：
1、常用儀器儀表的使用；
2、常用電子元器件的識別與檢測；
3、電烙鐵拆裝與電子錫焊技能訓練；
4、印刷線路板的制作；
5、三端集成穩壓直流電源的制作；
6、串聯型直流穩壓電源的制作；
7、低頻信號電壓放大器的裝配與測試；
8、具有負反饋信號放大器電路的制作與測試；
9、文式橋振蕩器的焊接與調試；
10、電池電壓監視電路的制作與測試；
11、電子催眠器電路的制作；
12、模擬“知了”電子電路的制作實訓；
13、實用聲控、光控節電照明燈的制作與實訓；
14、語音報警喇叭的制作與實訓；
15、邏輯測試器的制作與測試；
16、正負脈沖信號的制作與測試；
17、智力競賽搶答器的制作；
18、水位報警器電路的制作；
19、迷你閃光彩燈的制作；
20、光控音樂門鈴；
21、實用模擬自然風控制器的制作；
22、臺燈調光電路；
23、實用CMOS觸摸鎖鑰電路；
24、自動充電器的制作；
25、半導體收音機的組裝與調試。

電子技能實訓與考核實驗臺元件清單（每臺）

注：示教臺配置清單：在上述配備元器件的基礎上，增加臺鉆 1 臺、臺鉆桌 1 張、微型手槍鉆 1 臺、雙門立柜 2 個

。
