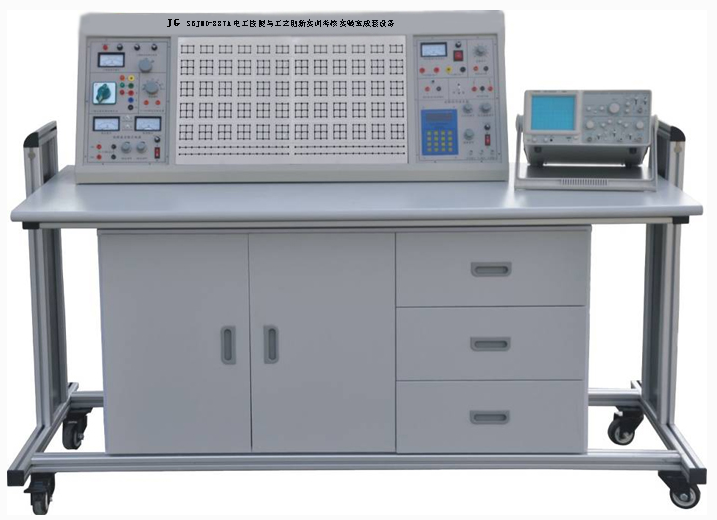

JG SBJND-887A電工技能與工藝創新實訓考核實驗室設備

一、產品特點：

電工技能與工藝創新實訓考核實驗室成套設備我公司根據國內各類企業對從業人員工藝要領與操作技能高熟練程度的迫切要求，綜合了 " 電子類 "" 機械類 "" 電子電器類 " 《電工技能訓練》教學大綱并按照勞動及社會保障部頒發的 " 工人技術等級標準 " 和 " 職業技能鑒定規范 " 的內容要求，符合國家教育職業技術培訓 " 培養技能，重在應用 " 精神而研制的最新一代產品。實訓內容注意廣泛性、科學性和實用性。通過安全用電，常用工具及儀表的使用，電工基本技能訓練，電動機的安裝維護與故障處理，電動機基本控制線路的安裝、調試與維修，常用生產機械電氣控制線路的故障分析與處理等項目實訓，學員可以達到職業技能鑒定中級以上水平。該設備是高等院校、中專、技校、職業學校及各類培訓機構為學生參加社會工作前必不可少的訓練設備，也可用作考核機構對學生進行考核的理想設備。

二、實訓臺構成與性能：

1、電源及參數：

1.1、輸入電源：三相四線電源，輸入時指示燈亮

1.2、電源輸出：有嵌入式保險盒和漏電開關二級保護功能。

1.2.1　監視電壓表：通過換相開關指示三相輸出電壓。

1.2.2　三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過萬能開關控制三相電的輸出，以提高安全性。

1.2.3　 0-220V 電源輸出：一組萬能插座。為各種儀器提供工作電源。

1.2.4　可調交直流電源：一臺 0.5KVA 單相調壓器，輸出 0 ～ 240V 交流電壓，電壓輸出有表指示。

1.2.5　恒流穩壓電源：二路 0-30V 穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為 1.5A ，具有預設式限流保護功能，輸出由 0.5 級數字電流表、電壓表指示，電壓穩定度＜ 10-2 ，負載穩定度＜ 10-2 ，紋波電壓＜ 5mv 。

1.3　智能型直流電流表：精度 0.5 級，測量范圍 0 ～ 2A ，采用美國模擬器件公司生產的新型高性能 RMS 真有效值轉換器，配以高速 MPU 單元設計而成。具有量程自動判斷、切換、告警、復位功能。使用方便，精度高，安全可靠。

2、功率輸出函數發生器：

1）采用直接數字頻率合成（ DDS ）產生高精度正弦波，方波和三角波。采用大屏幕 LCD 顯示輸出頻率、波形，衰減值。

2）正弦波輸出幅度≥ 10V, 輸出阻抗 50 Ω，失真度 <1% （ 0.1HZ-- 1KHz ）。

3）頻率范圍 : 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率 , 。

4）輸出幅度采用電位器調節，正弦波輸出具有 20db,40db 衰減。

5）方波占空比可調 , 調節范圍： 1%-99% 調節；方波和三角波采用 TTL 電平輸出。

6）單次脈沖源：每按一次按鈕輸出一個正脈沖

7）頻率計最高測量范圍 100MHz ，自動換檔。

3.虛擬儀器（不需電腦配合使用）：

1、終端部分（裝學生實驗屏上）同時配有虛擬信號源、虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。

2、基于 LabVIEW 虛擬儀器程序的編程方法，學生可自行設計各種虛擬儀器。

3、參數：

1）、兩路虛擬任意波形信號發生器，輸出頻率可編程，電壓幅度可調；

通道數： 2 路

分辨率： 8 bits

電壓范圍： -5~5V

頻率步長： 1HZ

波形：任意信號

輸出頻率： >1MHZ

2）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；

通道數： 2 路

帶寬： 20MHZ

分辨率： 8 位

電壓范圍： -10~+10V

存貯深度： 64K

3）、雙通道頻譜分折儀；

4）、八通道邏輯分折儀，多種同步方式，存貯深度可編程；

8路輸入

分 率： 25nS

存貯深度： 64KHZ

5）。數字三用表，可測電阻、電容、電感、電壓等；

數字 IO 口

通道數： 8 路 IO

輸入電平： TTL

輸出電平： TTL

電流驅動： 20mA/ 通道

4、實訓操作桌：實驗桌為鋁木結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。

三、整套設備構成與配備（以二十四座為例）：

1、實訓操作桌 12 張，一桌二座，操作桌桌面中央設置九孔通用繼電控制實訓插板（尺寸： 45 × 70cm ），繼電控制實訓根據電路要求插上電氣元件模塊，布線實驗。元器件已裝在特制透明元件盒上，實驗時插在通用底板上就能連線實訓，方便、靈活，創新性強。每張操作桌配有一塊膠皮板，保護插板和桌面（如需要在桌上放置電動機、焊接、放重物等）。

2、示教控制臺： 由示教實訓操作桌、實訓臺、演示控制屏組成，還裝有無線遙控系統，能分別控制 12 臺學生實訓臺的電源。最多可以控制 60 臺。尺寸為 160 × 70cm 。

3、實訓臺，共 12 臺，每張學生實訓操作桌上配置 1 臺。

四、實訓項目：

1.低壓驗電表的使用?！　　　　　　　　　　　?

2.滅火器的操作方法。　　　　　　　　　　　　

3.口對口人工呼吸法和胸外心臟壓擠法觀察?！　?

4.常用工具的使用與識別?！　　　　　　　　?

5.常用導線的連接和絕緣的恢復。　　　　　　　

6.電烙鐵的拆裝與焊接技能訓練?！　　　　　　?

7.電工識圖訓練?！　　　　　　　　　　　　　?

8.配電板安裝?！　　　　　　　　　　　　　　?

9.室內配線。　　　　　　　　　　　　　　　　

10.室內照明線路安裝。　　　　　　　　　　　

11.電流表、電壓表的安裝。　　　　　　　　　

12.萬用表轉換開關的使用和讀數?！　　　　　?

13.交流電壓的測量?！　　　　　　　　　　　?

14.直流電壓、直流電流的測量。　　　　　　　

15.電阻的測量?！　　　　　　　　　　　　　?

16.兆歐表、鉗形電流表接地電阻測定儀的使用。

17.常用開關類電器拆裝?！　　　　　　　　　?

18.交流接觸器的拆卸與組裝?！　　　　　　　?

19.熱繼電器與時間繼電器的拆卸和組裝?！　　?

20.常用啟動器的結構觀察及檢測。　　　　　　

21.小型變壓器的制作。　

22.小型變壓器故障檢查與排除。

23.三相鼠籠式電動機的拆裝與測試。

24.三相鼠籠式電動機運行巡視。

25.三相鼠籠式異步電動機的定期檢修。　　　　

26.三相鼠籠式異步電動機故障分析。

27.定子繞組局部故障的排除。

28.單相電容式電動機繞組的拆換。

29.單相電容式電動機故障與排除。

30.手動正轉控制線路的安裝與檢修訓練。

31.接觸器點動正轉控制

32.具有自鎖的正轉控制。

33.具有過載保護的正轉控制。

34.接觸器聯鎖的正反轉控制。

35.按鈕聯鎖的正反轉控制線路。

36.按鈕、接觸器復合聯鎖的控制線路。

37.接觸器控制 Y- △降壓控制。

38.X62-W型銑床主軸與進給電機的聯鎖控制。

39.時間繼電器控制 Y- △降壓起動控制。

40.C620-1型車床控制線路的模擬安裝。

41.直流電動機的拆裝訓練（教師演示）。

42.直流電動機的檢修訓練（老師演示）。

JGSBJND-887A電工技能與工藝實訓考核實驗臺元件配置清單（每臺）

元 件 名 稱	型 號	數 量	備 注
電 阻	10Ω	1	透明創新模塊
電 阻	68Ω	1	透明創新模塊
電 阻	100Ω	1	透明創新模塊
電 阻	470Ω	1	透明創新模塊
電 阻	680Ω	1	透明創新模塊
電 阻	6.8K	1	透明創新模塊
電 阻	10K	1	透明創新模塊
電 阻	51K	1	透明創新模塊
電 阻	68K	1	透明創新模塊
電 阻	300K	1	透明創新模塊
電 筆		1
電 度 表		1
兆 歐 表		1
鉗形電流表	MG28/36	1
交流電流表	85L17	3	5A
交流電壓表	85L17	1	450V
保 險 盒		3
配 電 板		1
網 孔 板		1	工藝與技能實訓底板
拉線開關		2
圓 插 座		2
平 燈 頭	250V/5A	2
日光燈組件	15W	1
換相開關		1
變壓器組件	8W	1
單相電動機		1
接 線 盒		1
鼓形絕緣子		8
單相閘刀	HK2-15/2	1
木 臺		5
掛 線 盒		1
熔 斷 絲		若干
松香、焊錫絲		若干
塑料線卡		若干
螺絲、黑膠布、套管		若干
三相電動機	Y/Δ 380V 180W	2
交流接觸器	CJT1-10 380V	4
組合開關		1
螺旋式熔斷器	380V 15A	6
四孔接線板		6	工具
鐵殼按鈕	2H	2
熱繼電器		2
時間繼電器		1
三相閘刀		1
變 壓 器	50W	1
單刀開關		1
信 號燈	6.3V	1
活動扳手		1
剝 線 鉗		1
鋼 絲 鉗		1
尖 嘴 鉗		1
電 工 刀		1
銼 刀		1
剪 刀		1
鎯 頭		1
鋼鋸架		1
鑷 子		1
電烙鐵及烙鐵架		2
萬 用 表	MF47	1
螺 絲 刀	－ ＋	4
特制塑料卡子		100	與網孔板配套
自攻螺絲		100
導 線		若干
實 驗 臺		1
實 驗 桌		1
防 腐 皮		1
凳 子		2

示教臺上增配：

人體復蘇模型		1
直流電動機		1
滅火器		1
數字萬用表		1
轉速表		1
繞線機		2
電動機拉具		1
變壓器繞線桌		1
雙門立柜		2
手電鉆		2

。
