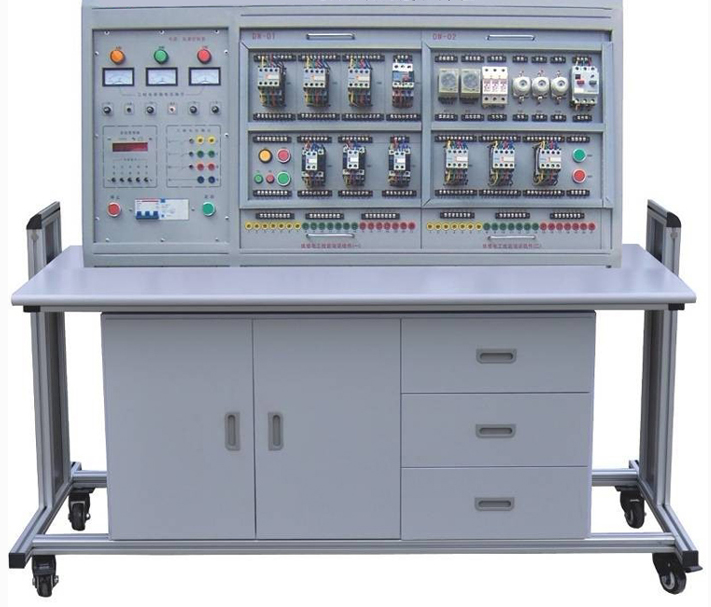

JG-887DT電力拖動技能實訓裝置

電力拖動技能實訓裝置為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用掛箱結構，實訓項目可擴展性強，可擴展 PLC 與變頻調速實訓項目。所有的元器件通過導線引到接線端子上，有利于保護器件，通過線槽走線，接近工業現場。

一、特點：

1、電氣控制線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目，如 PLC 或變頻調速，實訓的內容具有典型性、實用性。

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房，減少基建投資。

3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。

4、控制屏還設有定時器兼報警記錄儀，為學生實訓技能考核提供了一個統一的標準。

5、所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件，通過線槽走線，接近工業現場。

二、技術性能：

1、工作電源：三相四線（或三相五線）～ 380V ± 5% 50Hz

2、溫度： -5 ℃～ +40 ℃，相對濕度＜ 85% （ 25 ℃）

3、裝置容量：＜ 1.0KVA

4、外形尺寸： 1300 × 700 × 1400 （ mm ）

三、裝置配備

（一）電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。它為實訓考核提供電源及保護。

1、由無線遙控控制三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。

2、設有 450V 指針式交流電壓表三只，指示輸入時三相電源電壓；指示燈三只，指示實訓裝置與外部電源通斷情況。

3、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除復位后方可啟動電源。

4、設有定時器兼報警記錄儀，平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數，為學生實訓技能的考核提供一個統一的標準。

（二）實訓桌：桌體為鋁木結構，桌面為防火、防水、耐磨高密度板，設有抽屜和儲存柜。

（三）實訓組件

1、 DW-71 電力拖動培訓組件（一）

2、 DW-72 電力拖動培訓組件（二）

3、 DW-73 電力拖動培訓組件（三）

5、三相異步電動機 380V Y/ △接法，帶離心開關 2 臺

四、實訓項目

1、閘刀開關正轉控制線路

2、接觸器點動正轉控制線路

3、具有自鎖的正轉控制線路

4、具有過找保護的正轉控制線路

5、倒順開關控制正反轉控制線路

6、接觸器聯鎖的正反轉控制線路

7、按鈕聯鎖的正反轉控制線路

8、按鈕接觸器復合聯鎖控制線路

9、自動往返行程控制線路

10、接觸器控制串聯電阻降壓起動線路

11、時間繼電器控制串聯電阻降壓控制線路

12、手動 Y/ △降壓起動

13、接觸器控制 Y/ △降壓起動

14、時間繼電器控制 Y/ △降壓起動

15、 QX3-13 型 Y/ △自動起動控制線路

16、半波整流能耗制動控制線路

17、全波整流能耗制動控制線路

18、 C620 車床電氣控制線路

19、手動降壓起動

20、單相運行反接制動控制線路

21、電動葫蘆電氣控制線路

22、 C6163 車床電氣控制線路

23、控制電路聯鎖控制線路

24、主電路聯鎖控制線路

五、 全室參考配置表（以二十四座為例）

序號	名 稱	每臺數量	全室數量	單位	備 注
1
2	控制屏	1	12	套
3	實訓桌	1	12	張
4	學生凳	2	24	張
6	器材配備	1	12	套	見表一

表一

序號	名稱	數量	單位
1	DW-71 電力拖動培訓組件（一）	1	套
2	DW-72 電力拖動培訓組件（二）	1	套
3	DW-73 電力拖動培訓組件（三）	1	套
4
9	三相異步電動機 380V Y/ △接法，帶離心開關	2	臺
11	特制安全導線	20	根





。
