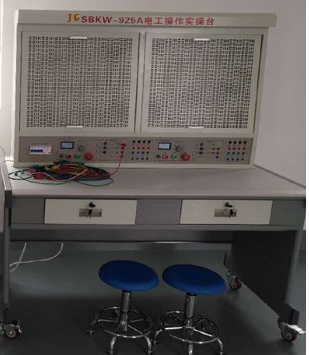

JGSBKW-925A電工操作實操臺
一、概述：
網孔型電工技能實訓考核裝置-電工操作實操臺 主要由實訓桌、元件儲存柜、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。
二、特點：
1、電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
3、每組設有電壓型電流型漏電保護器，并有單片機自動全程監控實訓裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動工作電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。
4、實訓臺為雙組型，兩個學生可同時進行實訓，電源及保護獨立，互不干擾。
三、技術性能：
1、工作電源：三相四線（或三相五線）～ 380V±5% 50Hz
2、溫度： -10℃ ～ 40℃ ，相對濕度＜ 85% （ 25℃ ）
3、裝置容量：＜ 1.5KVA
4、重量： 200Kg
5、外形尺寸： 1500mm×750mm×1650mm
四、實訓臺配備
1、提供線電壓 380V 和相電壓 220V 兩種電源，輸入、輸出有指示燈和電壓表指示工作狀況。
2、交流儀表
①真有效值智能交流電流表 2 只
采用新型高性能 RMS 真有效值轉換器，配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍： 0-5A ，單片機控制檔位自動切換，并有超量程告警、切斷電源功能。測量精度為 0.5 級。具有數據存儲與查詢功能。
②智能交流功率及功率因數表（多功能） 2 只
由 24 位專用 DSP 、 16 位高精度 AD 轉換器和高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用 RTOS 設計思路，同時配有 PC 監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為 1.0 級，功率因數測量范圍 0.3-1.0 ，電壓電流量程為 450V 和 5A ，能自動判別負載性質（感性顯示 “L” ，容性顯示 “C” ，純電阻不顯示），并可存儲測量數據，供隨時查閱。
3、兩組獨立啟動，停止按鈕各自控制電源的輸出，并有急停按鈕，每組電源輸出有單片機全程監控過載或短路而迅速切斷電源，故障排除復位后方可再次啟動電源。
4、提供降壓啟動電阻 75Ω/75W 六個，能耗制動電阻 10Ω/25W 二個。
5、提供整流二極管 IN5408 八只。
6、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。配有抽屜和元器件儲存柜。
五、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機 Y/ △自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉按鈕線路
19．雙重聯鎖的三相異步電動機正反轉按鈕線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
六、參考實訓項目所需元器件清單（每組配備清單）
電工技能實訓考核裝置每臺需配兩套元器件
序號 |
名 稱 |
型號與規格 |
數 量 |
1 |
單相電度表 |
DD862-2 |
1 |
2 |
單相閘刀開關 |
HK8 |
1 |
3 |
拉線開關 |
4A/250V |
1 |
4 |
平燈頭 |
6A/250V |
2 |
5 |
園形插座 |
T3-10 |
1 |
6 |
電流互感器 |
LQG-0.5 |
1 |
7 |
墻壁開關座 |
2 |
|
8 |
聲控開關 |
118-B30 |
1 |
9 |
低壓斷路器 |
DZ108-20/10 |
1 |
10 |
螺旋式保險盒 |
RL1-15/3A |
3 |
11 |
直插式保險盒 |
RT14-20/2A |
2 |
12 |
交流接觸器 |
CJX2-0910 |
3 |
13 |
輔助觸頭 |
F4-22 |
3 |
14 |
熱繼電器 |
R16B-20/3 |
1 |
15 |
通電延時時間繼電器 |
ST3PA-B/380V（ 0-60S ） |
1 |
16 |
時間繼電器座 |
PF-083A |
1 |
17 |
3H鐵殼按鈕 |
2 |
|
18 |
行程開關 |
LX9-222 |
2 |
19 |
行程開關 |
LX9-001 |
2 |
20 |
倒順開關 |
K03-15 |
1 |
21 |
日光燈管 |
Y210RR25/10W |
1 |
22 |
鎮流器 |
13W |
1 |
23 |
日光燈座 |
2 |
|
24 |
接線端子排 |
JF5-2.5/5 |
5 |
25 |
G形導軌 |
1 |
|
26 |
走線槽 |
2米 |
|
27 |
螺絲 |
90 |
|
28 |
螺絲刀 |
2 |
|
29 |
尖嘴鉗 |
1 |
|
30 |
剝線鉗 |
1 |
|
31 |
三相鼠籠異步電動機 |
380V/Y/△180W |
1 |
。
