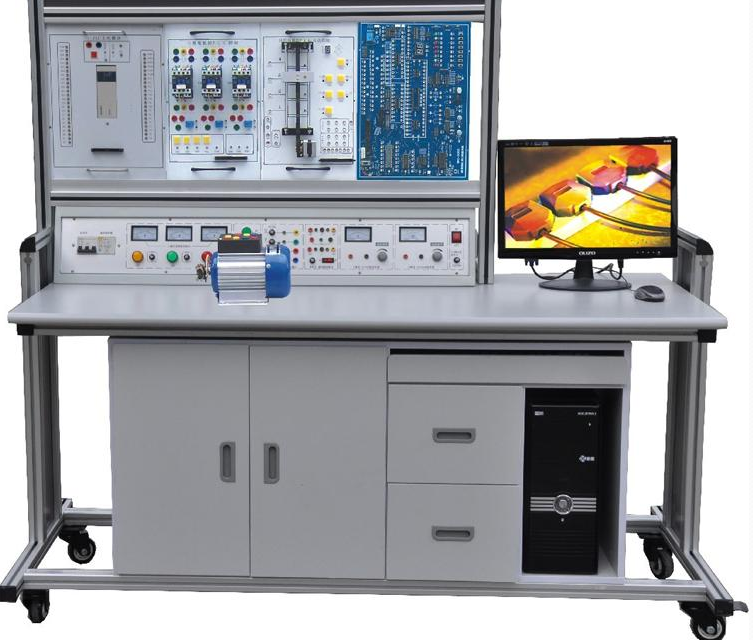

JGPLC-03D網絡型PLC可編程控制/微機接口及微機應用綜合實驗裝置

一、概述
PLC 可編程控制器及微機接口及微機應用綜合實驗設備。做到一機多用、資源共享、便于管理。這一嶄新的系統實現了專業基礎課（模擬、數字電路）、專業課 ( 微機原理 ) 、課程設計和畢業設計 ( 微機應用 ) 的三合一，真正做到了一機多用，大大節省實驗室，節省管理人員，節省資金。配合本設備，我們特為教師提供了微機原理課、微機應用課的教師實驗指導書，書中對這部分實驗都寫有實驗?zāi)康?、?shí)驗電路以及匯編語言和 C 語言的參考程序清單 ( 提供程序軟盤 ) ，供教師參考，減輕了教師備課和輔導實驗的工作量。該設備是學校一步到位，上規模、上檔次的理想選擇 。 PLC 部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了 PLC 的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握 PLC 的實際應用，增強學生對 PLC 的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習 PLC 的編程方法。都具有極大的幫助。

M-01 挖土機實訓模型

集 PLC 技術、微機控制技術與一體，即有形像的模型，又有生動具體的
運轉機構，實驗操作方便，是各院?？删幊炭刂破骷夹g(shù)進行實物實驗的
理想模型。
二、特點
1 、裝置采用組件多結構 更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可。
2 、雙口接線法 PLC 主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解 PLC 的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3 、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4 、 PLC 主機采用三菱 FX2N-48MR ，功能更強大。
5 、增加 FX1N-485BD 通訊模塊。
6 、組態棒圖網絡教學：采用 MCGS 工控組態軟件，打開軟件編輯環境，任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實驗動態跟蹤教學。
7 、 PLC 主機網絡實驗教學：
該實驗裝置具有現場總線 PROFIBUS 通訊模式： 1 ： N 通信，一臺電腦（主站）控制 16 臺 PLC 主機（從站）進行通信實驗， B 、 N ： N 通信， PLC 主機與 PLC 主機間實現通信（總共 8 臺 PLC 主機），任何一臺 PLC 主機（主站）與 7 臺 PLC 主機（從站）通信。整個系統需要 CP5611 卡 1 張。
8 、實驗室局域網實驗教學，每臺 PLC 實驗裝置均配上電腦（自備或代購），可構成 PLC 實驗室局域網，進行網絡化教學實驗。
三、系統構成
1 、 PLC 可編程控制器實驗臺（演示屏與控制箱構成）
2 、 PLC 可編程控制器實驗演示裝置
3 、 PLC 可編程控制器操作桌
4 、編程應用軟件
5 、仿真教學軟件
6 、 PLC 及轉接通訊電纜
7 、微機接口及應用部分：
（ 1 ）微機接口部分：一塊 PCI 總線擴展卡、 8279 鍵盤、六位數碼顯示連接電纜。還設有 I/O 地址譯碼電路 8255 、 8253 、 ADC0809 、 DAC0832 等；
（ 2 ）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路；
（ 3 ）輔助電路： 40 腳、 20 腳、 16 腳、 14 腳集成插座，邏輯電平開關、 LED 顯示、時鐘（ 1MHZ 、 2MHZ ）、方波信號。
8 、電腦或手持編程器（用戶自備或代購）
四、 PLC 可編程控制器實驗臺控制箱技術指標
1 、電源
1.1 電源輸入 : 工作電壓 380V±5%(50Hz) ，輸入時指示燈亮。
1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。輸出三相交流 380V 工作電壓有三只高精度電壓表指示 ，通過啟停按鈕控制三相交流電壓輸出。
A 組 : 直流電壓 +5V/3A 輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
B 組 : 直流電壓 24V/2A 輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
C 組 : 低壓直流穩壓電源，電壓 +12V/-12V 輸出，電流 2A 。
D 組 : 0-30V 直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流 2A ，具有預設式限流保護功能。
E 組 : 恒流源，提供 0-20mA 恒流源
F 組 : 單相市電輸出，供用戶自備儀器使用。
五、 PLC 可編程控制器主機掛箱功能、特點
◆ PLC 主機：輸入： 24 點 輸出 24 點 ( 可選擇 )
◆型號：三菱 FX2N-48MR （也可選擇西門子、歐姆龍，價格另議）
◆輸出電壓：直流 24V ，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流 220V ， 50Hz
1 ）功能包括
◆ 交流電源輸入?yún)^(qū)
◆ PLC 主機 、編程電纜
◆ LED 發光管、指示燈
◆ 輸出負載指示
◆ 輸入模擬開關（按鈕和開關）
◆ LED 數碼管 、蜂鳴器
◆ 直流穩壓電源 5V1A ， 24V2A
◆ PLC 輸入 、輸出端口

2 ） PLC 主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3 ） PLC 主機一般采用日本原裝的三菱系列主機。如用戶要求時也可配備其他型號主機。
4 ）實驗臺本身帶有 24V2A 的電源?？梢灾苯佑糜谳敵鲐?fù)載或與演示裝置接口或與其它對應裝置相連。
六、實驗桌： 鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
七、 PLC 可編程控制器實驗演示掛箱
該裝置是為了配合 PLC 可編程控制器實驗臺使用而設計的外接演示裝置。它由 LED 發光二極管、大型 LED 數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了 PLC 的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握 PLC 的實際應用，增強學生對 PLC 的學習興趣。演示掛箱后蓋由鋁合金注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。
演示裝置上對 PLC 的輸入輸出均采用 24V 電源， 5V 電源供執行機構中的外圍使用，每套演示裝置主要由十九塊實驗掛箱組成，它們的型號分別為：
1 ） PLC001 交通信號燈 PLC 自動控制
2 ） PLC002 攪拌器的 PLC 自動控制
3 ） PLC003 LED 數碼管顯示 PLC 自動控制（實物）
4 ） PLC004 四層電梯的 PLC 自動控制（實物）
5 ） PLC005 加工中心刀具庫選擇控制（實物）
6 ） PLC006 藝術彩燈造型的 PLC 控制
7 ） PLC007 電機的自動控制（實物）
8 ） PLC008 步進電機的 PLC 控制（實物）
9 ） PLC009 模擬電視發射塔
10) PLC010 自動送料裝車系統
11)P LC011 自動售貨機
12)PLC012 自動成型系統
13)PLC013 水塔自動供水系統
14)PLC014 郵件自動分揀系統
15)PLC015 自動洗衣機系統
16)PLC016 電鍍系統
17 ） PLC017 基礎實驗
18 ）交流接觸器實訓掛箱
19 ）三菱 PLC 主機：輸入： 24 點 輸出 24 點

七、實驗項目
（一）、 PLC 可編程控制器實驗系統：
1．與、或、非邏輯功能實驗
2 ．定時器、計數器功能實驗
3 ．跳轉、分支功能實驗
4 ．移位寄存器實驗
5 ．?dāng)?shù)據處理功能實驗
6 ．微分、位操作實驗
7 ．交通信號燈 PLC 自動控制實驗
8 ．?dāng)嚢杵鞯?PLC 自動控制實驗
9 ． LED 數碼官顯示 PLC 自動控制實驗
10 ．四層電梯的 PLC 自動控制實驗
11 ．加工中心刀具庫選擇控制實驗
12 ．藝術彩燈造型的 PLC 控制實驗
13 ．電機的自動控制實驗
14 ．步進電機的 PLC 控制
15 ．模擬電視發射塔實驗實驗
16 ．自動送料裝車系統控制實驗
17 ．自動售貨機實驗
18 ．自動成型實驗
19 ．水塔自動供水控制系統實驗
20 ．郵件自動分揀實驗
21 ．自動洗衣機控制系統模擬實驗
22 ．電鍍過程控制實驗
23 ．挖土機控制編程訓練：集 PLC 技術、微機控制技術與一體，即有形像的模型，又有生動具體的運轉機構，實驗操作方便，是各院?？删幊炭刂破骷夹g(shù)進行實物實驗的理想模型。
24 ．三相鼠籠式異步電動機點動和自鎖 PLC 控制 ( 實物 )
25 ．三相鼠籠式異步電動機聯動正反轉 PLC 控制 ( 實物 )
26 ．三相鼠籠式異步電動機帶延時正反轉 PLC 控制 ( 實物 )
27 ．三相鼠籠式異步電動機 Y/ △轉換起動 PLC 控制 ( 實物 )
28 ． MCGS 組態棒圖實驗教學 , 利用已編輯好組態棒圖 , 對以上任何實驗進行動態跟蹤教學實驗
（二）微機接口及微機應用
A 、微機接口實驗（微機原理課）
1 、 I/O 地址譯碼實驗
2 、簡單并行接口實驗
3 、可編程并行口實驗（一）（二）
4 、串行通訊實驗（ 8251 、 8250 ）
5 、 A/D 、 D/A 轉換
6 、可編程定時器 / 計數器實驗
7 、七段數碼顯示實驗
8 、中斷實驗和 DMA 通訊實驗
B 、趣味性實驗及控制實驗（微機應用課）
1 、競賽搶答器實驗
2 、數字錄音機實驗
3 、電子琴實驗
4 、交通燈控制實驗
5 、繼電器控制實驗
6 、步進電機控制實驗
7 、七段數碼顯示實驗
8 、集成電路測試實驗
9 、 8279 鍵盤、顯示控制實驗
C 、 TTL 集成電路實驗（數字電路課
1 、與、或、非門等門電路實驗
2 、組合邏輯電路實驗（半加器、全加器等）
3 、觸發器實驗（ RS 、 D 、 JK 等）
4 、集成計數器及寄存器
5 、譯碼器和數據選擇器等
6 、單穩態觸發器等波形實驗
八、配置清單

。
