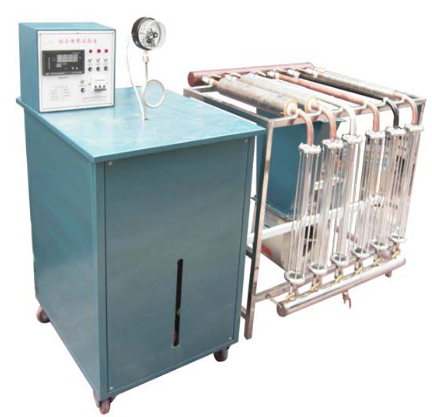

JGRZC—12 綜合傳熱性能實驗臺

一、功能：

該實驗是將干飽和蒸汽通過六種試驗銅管，管子在空氣中散熱而使蒸汽冷凝為水，由于銅管的外表狀態及空氣流動情況的不同，管子的凝水量亦不同。通過單位、時間、凝水量的多少，來觀察和分析影響傳熱的諸多因素，并可計算出每根管子的總傳熱系數。

二、配置：

實驗銅管（硅酸鹽保溫管、鋸末保溫管、鍍鉻保溫管、光管保溫管、黑管保溫管、管束保溫管）、配氣管、計量管、低噪音風機、電熱鍋爐、壓力保護裝置（限壓閥、電接點壓力表）、壓力表、電控裝置、控制閥門等。

三、技術參數：

壓力： 0-2.5mpa 凝結水量：0-0.7kg

凝結水時間： 45分鐘

蒸汽發生壓力： 0.3mpa 風機噪音：＜70分貝

電源：三相四線 /380V 功率：10KW

外形尺寸： 2000×1100×1200（㎜）

重量： 280㎏

工作環境：常溫

綜合傳熱性能實驗臺
產品型號： JGL － 561
外形尺寸： 1800×1000×1200mm
工作電壓： 380  功率： 12KW
主要用途：可觀察和分析在自由對流、強迫對流影響管道傳熱的傳熱系數 K 值。
主要配置：控制臺、不銹鋼支架、由六組不同性能的傳熱管道（銅裸管、涂黑管、翅片管、玻璃絲棉保溫管、鋸末保溫管、鍍鉻管），蒸汽發生器、風機、壓力表等組成。

。
