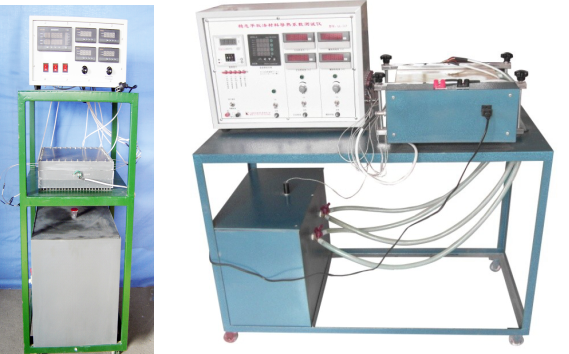

JGRPB —05穩態平板法測定絕熱材料導熱系數實驗臺

一、功能：

本實驗臺根據一維穩態情況下通過平板的導熱量，平板兩面的溫差成正比和平板的厚度成反比，以及和導熱系數成正比的關系設計的。通過實驗測定實驗材料導熱系數與測試的關系。可根據用戶要求在此基礎上配置數據采集功能。

二、配置：

主加熱器（ 100 Ω ）、輔加熱器（ 50 Ω ）、上下水保溫板（自制、 δ 3 銅器板）、測溫熱電偶（ K 分度）、試件（塑料板 300×300×10 ）水箱（自制、塑料）水泵、溫度跟蹤控制裝置、溫度數顯儀表、數顯電壓表、實驗臺支架。

三、技術參數：

電壓： 0～50V 功率：0～25W 溫度：0～60℃

電源：單相 /220V 功率：120W

外形尺寸： 1000×400×400（㎜）

重量： 40㎏

工作環境：常溫

穩態平板法測定絕熱材料導熱系數實驗臺
產品型號： JGL － 557

外形尺寸： 900×500×1200mm
工作電壓： 220V      功率： 500W
主要用途：應用一維穩態導熱過程的基本原理來測定材料導熱系數方法，可用來進行導熱系數的測定實驗，測定材料的導熱系數及其溫度的關系。
主要配置：可移動式實驗臺、雙面冷卻實驗臺本體、電加熱器、溫度傳感器，水泵、水箱、電流表 2 只、電壓表 2 只、溫度顯示儀、溫度跟蹤儀等。

。
