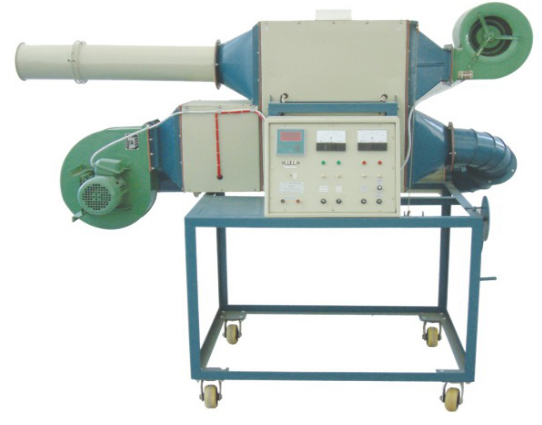

JGRQQ —16 氣—氣式翅片管換熱器實驗臺

一、功能：

實驗時熱端風機吹出的空氣，經電熱器（電子調溫）、熱管傾斜調整裝置、低噪音冷風機、實驗管道、風速測量裝置（笛形管）、傾斜式壓力計、數顯溫度儀表、測溫?zé)犭娕肌⒄{(diào)節風門。

二、配置：

翅片熱管組（ f 50，鋁質軋片）、電加熱器（電子調溫）、熱管傾斜調整裝置、低噪音冷風機、實驗管道、風速測量裝置（笛形管）、傾斜式壓力計、數顯溫度儀表、測溫?zé)犭娮琛⒄{(diào)節風門。

三、技術參數：

溫度： 0～75℃ 風速：0～10m/s

電源：三相四線： 380V 功率：5KW

外形尺寸： 2500×600×1200（㎜）

重量： 220㎏

工作環境：常溫

氣 — 氣熱管換熱器實驗臺
產品型號： JGL － 573
外形尺寸： 1500×500×1700mm
工作電壓： 380V  功率： 3.5KW
主要用途：測量翅片管式熱管換熱器換熱量與分析熱端介質溫度關系，可進行熱管傾斜角度對熱管工作性能影響實驗。
主要配置：翅片管式熱管換熱器、加熱段循環加熱風道、被加熱段加熱風道、低噪音離心風機、循環風機、笛形管、微壓計、電加熱器等。
技術參數：
低噪音離心風機   型號： CF-11  功率： 1.1KW  轉速： 2800  電壓： 380V
流量： 1900-2500  全壓： 959-1200

。
