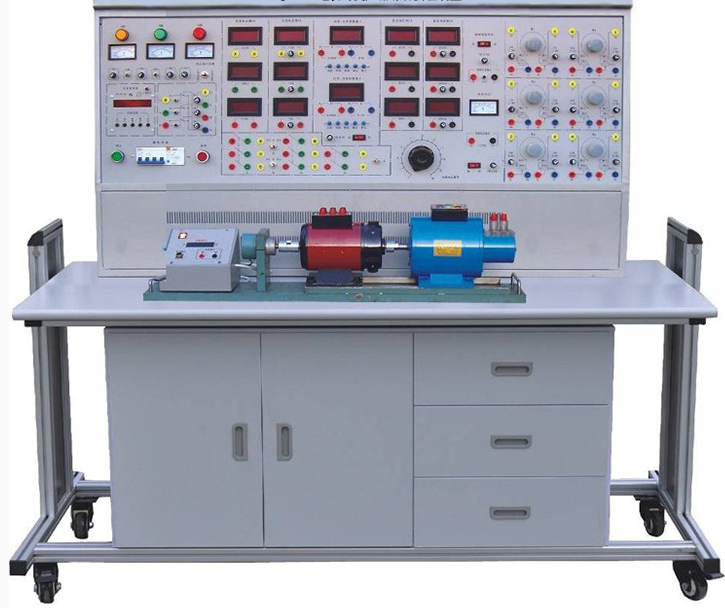

JGSBGJ-758G電機與變壓器綜合實驗裝置
電機與變壓器綜合實驗裝置是綜合了目前高等院?！峨姍C拖動與調速》《電機及拖動基礎實驗》《電機學》《電機與變壓器》等課程大綱要求的實驗。適用于高等院校、中等專業學校、職業技術學院現有的電機、電氣技術實驗設備的更新改造及新建或擴建實驗室設備，迅速開設電氣技術實驗課程提供了理想的實驗設備。
一、電機與變壓器綜合實驗裝置特點：
1 、綜合性強： 即能完成“電機拖動”實驗又能完成單、三相變壓器實驗，還可擴展電氣控制技術實驗。
2 、整套性強： 從儀器儀表、專用電源、電機及其它實驗部件到實驗連接線均配套齊全。
3 、電機導軌采用不銹鋼制造， 底板采用 20mm 厚軋鋼板，電機運行噪音小。
4 、用“校正直流測功機” 測原動機輸出功率，完全克服了以往“渦流測功機”死區大、誤差大的缺點。配套的小型電機經過特殊設計，其特性和參數可模擬中小型電機，學生通過實驗可加深對電機理論的理解。
5 、設有電壓型和電流型漏電保護， 相間、線間過載或短路由單片機全程監控自動保護功能。
6 、設有定時器兼報警記錄儀， 適應實驗室的開放式教學，便于老師對實驗的管理與考核。
二、電機與變壓器綜合實驗裝置技術性能：
1 、輸入電源：三相四線 380V ± 10% 50Hz
2 、工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 85%(25 ℃ )
3 、外形尺寸： 1600 × 750 × 1300 （ mm ）
4 、裝置容量：＜ 1.5KVA
5 、重 ? 量： 200Kg
6 、移動腳輪： 100*60mm
三、電機與變壓器綜合實驗裝置實驗項目：
（一）直流電機實驗：
1 、認識實驗
2 、直流發電機
3 、直流并勵電動機
4 、直流電動機啟動：串電阻啟動、降壓啟動
5 、直流電動機改變轉向的方法
6 、直流電動機調速特性實驗：改變電樞回路所串電阻、勵磁回路所串電阻、降低電樞電壓
（二）單相變壓器實驗：
1 、單相變壓器變比 K
2 、單相變壓器空載實驗，測取變壓器空載數據 IO 、 PO 和 UO 。
3 、單相變壓器短路實驗，測取變壓器短路數據 UK 、 IK 和 RK 。
4 、單相變壓器負載實驗，測取變壓器負載數據 UZ?= f （ IZ ）。
（三）三相變壓器實驗：
1 、三相變壓器繞組極性的測定
2 、三相變壓器聯結組別的測定
（四）異步電動機實驗：
1 、三相繞線式異步電動機定子電阻的測試
2 、三相異步電動機空載實驗：測取空載時電壓 U0 ，電流 I0 、三相功率 P0 ，繪制空載特性曲線
3 、三相異步電動機短路實驗：測取短路時電壓 UK ，電流 IK 、功率 PK ，繪制短路特性曲線
4 、三相異步電動機參數的求取
5 、三相異步電動機在各種運行狀態下的機械特性
四、電機與變壓器綜合實驗裝置的基本配備：
（一）實訓屏（鐵質雙導亞光密紋噴塑，鋁質面板）
1 、交流電源：提供三相 0 ～ 450V 可調交流電源，同時可得到單相 0 ～ 250V 可調的交流電源（配有一臺三相同軸聯動自耦調壓器，功率 1.5KVA ）?？烧{交流電源輸出處設有過流保護裝置，當相間、線間過電流或直接短路均能告警并切斷電源。配有三只指針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓輸出電壓，并有指示燈指示外部電源輸入和工作電源輸出。
2 、勵磁電源：直流 220V/0.5A ，具有短路保護
3 、電樞電源：直流 0-230V/3A 連續可調電源一路，具有短路保護
4 、定時器兼報警記錄儀：具有設定時間、定時報警、切斷電源及記錄各種告警次數功能。
5 、測量儀表
（ 1 ）直流數顯電流表二只：量程 2000mA ， 0.5 級，三位半數顯。
（ 2 ）直流數顯安培表二只：量程 0 ～ 5A ， 0.5 級，三位半數顯。
（ 3 ）直流數顯電壓表二只：量程 300V ， 0.5 級，三位半數顯。
（ 4 ）交流數顯電流表三只：量程 3A ， 0.5 級，三位半數顯。
（ 5 ）交流數顯電壓表三只：量程 500V ， 0.5 級，三位半數顯。
（ 6 ）智能型功率、功率因數表二只：由 24 位專用 DSP 、 16 位高精度 AD 轉換器和高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用 RTOS 設計思路，同時配有 PC 監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為 1.0 級，功率因數測量范圍 0.3-1.0 ，電壓電流量程為 450V 和 5A ，能自動判別負載性質（感性顯示“ L ”，容性顯示“ C ”，純電阻不顯示），并可存儲 15 組測量數據，供隨時查閱。
6 、三相轉換開關二組，單相轉換開關一組
7 、三相可調電阻器（三組 90 Ω× 2/1.3A ）
8 、三相可調電阻器（三組 900 Ω× 2/0.41A ）
9 、可調電阻器（ 900 Ω× 2/0.41A 一只， 90 Ω× 2/1.3A ）
10 、 DQ05 三相組式變壓器（三只相同的單相變壓器組成，原邊 220V/0.35A ，副邊 55V/1.4A ）
11 、安全導線：手槍結構插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
（二）實驗桌： 實驗桌主體為雙層鐵質亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，造型美觀大方。
五、電機與變壓器綜合實驗設備配置清單
序 號 |
編 號 |
名 稱 |
數量 |
1 |
DQ01 |
電源控制屏 |
1 套 |
2 |
DQ02 |
實驗桌 + 2 只凳子 |
1 套 |
3 |
DQ03-1 |
電機導軌、光碼盤測速系統及智能數顯轉速表 |
1 件 |
4 |
DQ07-1 |
直流復勵發電機 |
1 件 |
5 |
DQ09 |
直流并 ( 他 ) 勵電動機 |
1 臺 |
6 |
DQ10 |
三相鼠籠式異步電動機 |
1 臺 |
7 |
DQ11 |
三相線繞式異步電動機 |
1 臺 |
8 |
GDQ12 |
線繞式異步電動機起動與調速電阻箱 |
1 件 |
9 |
DQ19 |
校正直流測功機 |
1 臺 |
10 |
高可靠護套結構手槍插實驗連接線 |
1 套 /50 |
|
11 |
工具 |
Φ3 內六角 ( 固定聯軸器用 ) |
1 把 |
12 |
工具 |
14 的扳手（固定導軌上的電機用） |
1 把 |
13 |
工具 |
長柄螺絲刀 |
1 把 |
14 |
指導書 |
碩博實驗指導書 |
1 本 |
15 |
配件 |
電機連軸器 |
1 套 |
16 |
配件 |
保險絲（ 10A ， 5A ， 1.5A ， 0.5A ， 3A ） |
1 批 |
17 |
軟件 |
3D 技能考核軟件光盤 + 加密鎖 |
1 套 |
。
