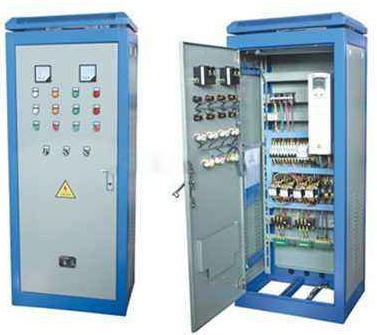

JGX-76變頻控制實訓柜

一、概述

變頻控制實訓 裝置是在總結當前變頻調速實訓教學設備的基礎上，推出的一款變頻調速裝置，該實訓裝置為變頻技術實訓和考核提供了操作平臺。變頻器選用應用廣泛的三菱 FR-A840-0.75K 變頻器，帶有 RS485 通信接口。實訓臺可完成 “ 變頻調速技術 ” 課程的相關教學實訓。特別是系統提供開放式實訓教學，可充分培養學生的實際動手能力，為參加就業崗位打下堅實的基礎。

二、技術性能

1.輸入電源：三相四線（或三相五線）～ 380V±10% 50Hz

2.工作環境：溫度 -10 ℃～ +40℃ 相對濕度＜ 85%(25℃)

3.裝置容量：＜ 0.5KVA

4.重 量：＜ 110Kg

5.外形尺寸： 700cm×500cm×1700cm

6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、裝置組成

實訓裝置由控制柜、變頻實訓組件、繼電接觸實訓組件、數字量 / 模擬量輸入輸出給定指示組件、三相異步電機、電機導軌、測速機構等組成。

（一）控制柜

1.控制面板

控制面板采用鋁塑板，上面裝配有交流電壓表 450V1 只，交流電流表 10A3 只，指示燈 7 只，控制按鈕 8 只，轉換開關 1 只

2.繼電接觸組件

提供交流接觸器 3 只、時間繼電器 1 只，以上器件所有端子均已引至面板上，完全由操作者自由布線，實訓特點明顯。

3.變頻器實訓模塊

裝置采用三菱 FR-A840-0.75K 高性能變頻器，三相 380V 交流供電，內置 EMC 濾波器，輸出功率 0.75KW 。集成 RS485 通訊接口，具有 V/F 控制、無傳感器矢量速度 / 轉矩控制、閉環高精度轉矩 / 速度 / 位置控制等工作模式；集成 12 路數字量輸入 /9 路數字量輸出， 3 路模擬量輸入 /2 路模擬量輸出；具備輸入缺相、電壓不足、過電壓短路、瞬時停電、斷線檢測、位置誤差、失速防止等保護功能。

變頻器所有端子均已引至面板上，系統完全開放，操作者可搭建不同變頻調速控制系統，布線設計、線路走向，實現控制功能，更能鍛煉操作者的動手能力。

（二）三相鼠籠異步電機：交流 380V/ △

（三）電機導軌及光電編碼器一套

四、實訓項目

繼電接觸控制實訓

1.三相異步電動機點動控制和自鎖控制

2.三相異步電動機 Y/ △換接啟動控制

3.三相異步電動機聯鎖正反轉控制

4.三相異步電動機延時正反轉控制

變頻控制實訓

5.變頻器功能參數設置與操作

6.變頻器報警與保護功能

7.多段速度選擇變頻調速

8.外部端子點動控制

9.外部端子遙控控制

10.控制電機運行時間操作

11.控制電機正反轉運動控制

12.電壓 / 電流監視器信號輸出及顯示

13.瞬間停電變頻器參數設定

14.外部模擬量（電壓 / 電流）變頻調速

15.基于變頻調速的 RS485 通信

16.基于三角波的變頻調速控制

17.三相異步電機的變頻調速

18.變頻恒壓供水模擬控制

19.基于三角波的變頻調速控制實時曲線

20.三相異步電機的變頻調速實時曲線

21.三相異步電機變頻調速時電壓、電流、功率、轉速實時采集顯示



。
