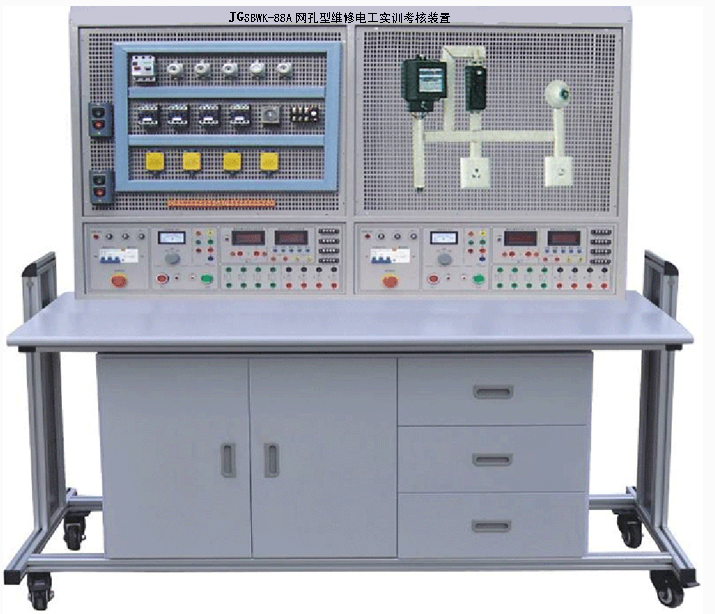

JGSBWK-88A網孔型維修電工實訓考核裝置
一、概述：
維修電工實訓考核裝置主要由實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。
二、特點
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可。
3、實訓臺配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行實訓。
4、設有電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
三、技術性能
1、輸入電源：三相四線制～ 380V±10% 50Hz
2、溫度： -5℃ ～ +40℃ ，相對濕度＜ 85% （ 25℃ ）
3、裝置容量：＜ 1.5KVA
4、外形尺寸： 1500mm×700mm×1690mm
四、實訓臺配置
1、公共部分：設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
2、每組提供線電壓 380V 或相電壓 220V 兩種電源，單相電源插座、線電壓輸入指示表。
3、每組提供 3V 、 6V 、 9V 、 12V 、 18V 、 24V 、 36V 低壓交流電源。
4、每組提供一路恒流穩壓電源，電壓 0-30V ，最大電流 3A ，內置式繼電器自動換檔，多圈電位器連續調節，有數字表指示電流電壓值。
5、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存柜。
6、網孔板 : 掛件式 600mm × 700mm 、孔大小為 5mm × 15mm 、材質：不銹鋼板 1.5mm 。
7、配套的實訓連接導線：護套結構手槍插連接線。
五、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機 Y/ △自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
六、實訓項目元器件清單
序號 |
名稱型號 |
單位 |
數量 |
1 |
單相電度表 |
臺 |
2 |
2 |
螺口燈座 |
只 |
4 |
3 |
燈泡 |
只 |
4 |
4 |
單聯開關 |
只 |
2 |
5 |
雙控開關 |
只 |
2 |
6 |
聲（光）控延時開關 |
只 |
2 |
7 |
開關盒 |
只 |
4 |
8 |
鎮流器 (220V13W) |
套 |
2 |
9 |
電流互感器 |
只 |
2 |
10 |
空氣開關 |
只 |
2 |
11 |
保險絲座 |
只 |
2 |
12 |
直插式保險座 |
只 |
4 |
13 |
RT14-20\2A熔斷器 |
只 |
6 |
14 |
RT14-20\3A熔斷器 |
只 |
4 |
15 |
LC1-D0610Q5N交流接觸器 |
只 |
6 |
16 |
LA1-DN11接觸器輔助觸頭 |
只 |
6 |
17 |
JRS1D-25/Z(0.63-1A)熱繼電器 |
只 |
2 |
18 |
JRS1-25熱繼電器座 |
只 |
2 |
19 |
ST3PA-B/380V(0-60S)通電延時時間繼電器 |
個 |
4 |
20 |
PF-083A時間繼電器座 |
只 |
4 |
21 |
Φ 22-LAY16-AG11 平動按鈕 |
只 |
4 |
22 |
Φ22-LAY16-AR11平動按鈕 |
只 |
4 |
23 |
TYX2-P(綠、紅 ) 按鈕開關合（兩個開關） |
只 |
4 |
24 |
LX9-222行程開關 |
只 |
4 |
25 |
LX9-001行程開關 |
只 |
4 |
26 |
KO3-15倒順開關 |
只 |
2 |
27 |
75Ω \75W 電阻 |
只 |
6 |
28 |
10Ω \25W 電阻 |
只 |
2 |
29 |
二極管 |
只 |
8 |
30 |
塑料安裝卡子 |
只 |
500 |
31 |
不銹鋼自攻螺絲 |
只 |
360 |
32 |
走線槽 |
米 |
4 |
33 |
JF5-2.5/5接線端子排 |
個 |
10 |
34 |
G形導軌 |
根 |
2 |
35 |
WDJ26 (380V/△ ) 三相鼠籠式異步電動機 |
臺 |
2 |
36 |
YZ10RR25/10W日光燈燈管 |
個 |
2 |
37 |
Φ 22-LAY16-AB11 平動按鈕 |
只 |
2 |
38 |
TYX3-P(黑、綠、紅 ) 按鈕開關合（三個開關） |
個 |
2 |
39 |
RT14-20/2A直插式保險絲 |
個 |
4 |
40 |
RL1-15/3A螺旋式保險絲 |
個 |
6 |
41 |
低壓斷路器 |
個 |
6 |
。
