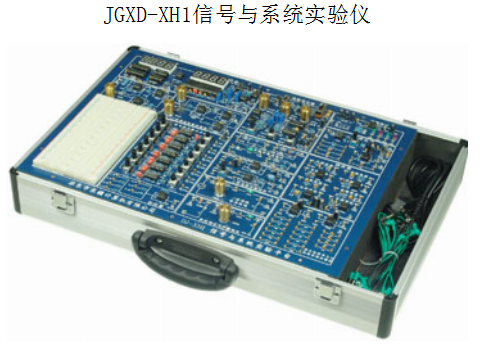

JGXD-XH1型信號與系統實驗儀是公司專門為《信號與系統》課程而設計的，屬普及型的一種,性價比高,實用性強,適用于各類高等院校教學實驗使用,該實驗儀具有如下特點：
1、緊扣教學大綱、內容簡潔、重點突出：對“信號與系統”課程的大部分章節均提供有實驗項目，使實驗內容具有教學性和通用性，同時也使學生通過實驗環節更透徹得掌握原理性的知識。
2、電路模塊化設計：實驗單元均以模塊來劃分，實驗名稱與模塊名相對應。模塊內的電路圖在相應的位置畫出，使實驗者一目了然。
3、結構緊湊，性能穩定、可靠；

4、 提供了二塊面包板，可自行設計實驗電路，擴展性強。

二、系統組成
該實驗箱由功能模塊和實驗?zāi)K共同組成。
功能模塊：
1、電源輸入模塊：提供+5V/1.0A、-5V/0.5A、+12V/0.5A、-12V/0.5A的電源輸出。
2、函數發生器模塊：提供五種波形信號：正弦波、三角波、方波、矩形波、掃頻信號。
信號的頻率范圍：8Hz—100KHz，分四個頻段。
信號的頻率、幅度、占空比和掃速勻可調。
3、頻率計：四位數顯，測量范圍1Hz-300KHz，量程自動切換。
4、毫伏表：三位半數顯，測量范圍0～20V，頻率范圍0～100KHz。
5、自由實驗區：提供二塊面包板，可自行設計實驗電路。

實驗?zāi)K
1、基本運算單元與連續系統的模擬模塊：提供運放、電阻、電容等元件。
2、信號的分解與合成模塊：
3、一階電路暫態響應模塊
4、二階電路傳輸特性模塊
5、二階網絡狀態軌跡模塊
6、階躍響應與沖激響應模塊
7、抽樣定理模塊
8、模擬濾波器模塊
9、二階網絡函數的模擬模塊
10、系統時域響應的模擬解模塊

三、實驗項目
1、 基本運算單元實驗
2、 階躍響應與沖激響應實驗
3、 連續時間系統的模擬實驗
4、 有源、無源濾波器實驗
5、 抽樣定理與信號恢復實驗
6、 二階網絡狀態軌跡的顯示實驗
7、 一階電路的暫態響應實驗
8、 二階電路的暫態響應實驗
9、 二階電路傳輸特性實驗
10、 二階網絡函數的模擬實驗
10、 矩形脈沖信號的分解實驗
11、 矩形脈沖信號的合成實驗
12、 諧波幅度對波形合成的影響實驗

,
