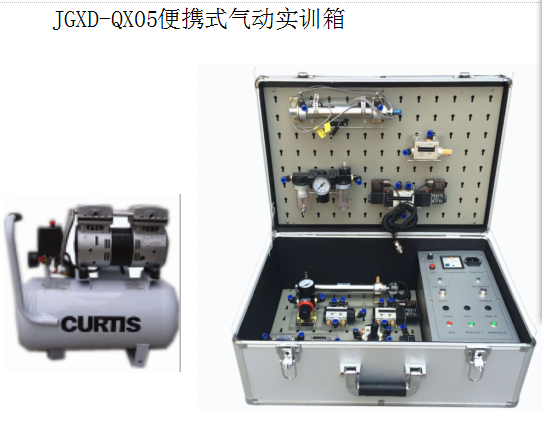

JGXD-QX05便攜式氣動實訓箱

一、 設備概述

本實訓箱主要由鋁合金機箱、各種小型標準工業氣動元件、電氣控制部分、等組成，結構緊湊、輕便實用。學生可自主搭接氣動回路和電氣控制回路。能開設氣動元件和電氣元件的識別、壓力控制回路、方向控制回路、速度控制回路、順序動作回路等實訓項目?？蓭нM(jìn)教室作演示實驗，適合職業院校液壓與氣動傳動技術等課程的實訓教學需要 .

微型空氣壓縮機 (客戶自備)供電電壓：三相五線 AC 220 V±5%，50Hz；

◎ 控制電壓：DC24V； ◎ 工作環境溫度：－5 ℃ ～40 ℃ ；

◎ 安全保護措施：安全性符合相關的國標標準；

◎ 外形尺寸（長×寬×高）：5 5 0mm×3 7 0mm× 26 0mm；

二、氣動基本實訓回路

1、單作用氣缸的換向回路

2、雙作用氣缸的換向回路

3、單作用氣缸速度控制回路

4、雙作用氣缸單向調速回路

5、雙作用氣缸雙向調速回路

6、速度換接回路

7、緩沖回路

8、二次壓力控制回路

9、單缸連續往復動作回路

10、卸荷回路

11、快速排氣閥應用回路

三、氣動配置清單

,
