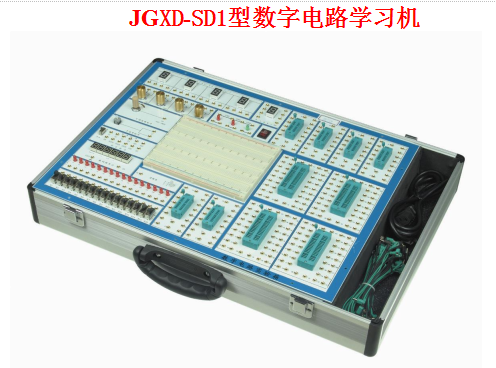

JGXD -SD 1 數字電路實驗箱 ,設計主機提供了多種信號源;鎖緊插座;產面包板;正面印刷字符連線,反面按裝元器件,所有信號源 、 頻率計等電路全部由CPLD芯片和雙面板構成，所有器件均選用上等優質產品,使整機的品質得到提高。由于正面沒有任何元件,從而能有效的降低和避免人為損壞的可能 。 本機特點：使用方便,耐用,實驗項目靈活,可方便 完成 數字模擬各類實驗。本學習機適用于高等院校及各類職業技術學校的電子技術類教學,

系統組成
（1）電源 ：交流輸入：220V±10% ，50HZ
直流輸出：±12V/ 0. 2A 、 5V/2A
（2）手動單脈沖電路 2組 ： 每組 可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
（3）連續脈沖，輸出均為TTL電平：
固定頻率脈沖源7路：1HZ、1 0 HZ、10 0 HZ、1KHZ、 10 KHZ、 1 00KHZ、1MHZ；

（4）六位高精度數字頻率計 , 測量范圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）（5）邏輯電平的輸入與顯示：
A、 十六 位獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。
B、 十六 位由紅色 及綠色 LED及驅動電路組成的邏輯電平顯示電路。
（6）數碼管顯示： 6 位由八段LED數碼管組成的BCD碼譯碼顯示電路；

（7）時序發生器及啟停控制電路。
（8）臺灣產面包板 二 塊( 1600 孔)
（9） 集成電路插座全部采用開關式鎖緊插座，淘汰了大部分廠家所采用的雙列直插式IC座，從而使IC器件插拔方便、接觸可靠、不易損壞。設有： 20芯鎖緊插座 2 只，40芯鎖緊插座 4 只， 16 芯鎖緊插座 4 只 。
（10）各阻值電位器 2 只。

(11) 三態邏輯筆功能。 紅色：高電平；綠色：低電平；橙色：高阻。

☆ 推薦實驗項目
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試 （半加器、全加器及邏輯運算）
5．數據選擇器及其應用
6．血型關系檢測電路和表決電路
7．RS觸發器的功能與測試 (三態輸出 觸 發器及鎖存器)
8．JK觸發器邏輯功能及主要參數測試
9．移位寄存器的功能測試
10．十進制計數器（CMOS 同步二進制計數器實驗 ）
11．異步計數器
12．同步計數器
13．計數、譯碼、顯示電路實驗
14．555集成定時器及應用
15．序列檢測器
16．數-模轉換器
17．追隨比較型A/D轉換電路
18．人工控制交通燈控制器
19．汽車尾燈控制電路
20．數字鐘電路的設計
21. 時序電路測試及研究
22. 波形產生及單穩態觸發器
23. A/D 轉換電路;
24. D/A轉換電路;

,
