JGYL-YQ95型 起重機透明液壓傳動演示系統
一、起重機透明液壓傳動演示系統描述：

各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。該實驗臺的實驗屏采用1.0mm冷軋鋼板精制而成,各液壓元件均采用過渡底板，整體外形美觀大方,結構堅固耐用，操作方便。本演示系統通過對以上四大基本功能的基本控制回路的實驗演示，使學生能熟識多種常用液壓元件的結構，性能及用途，掌握基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗。
吊車、起重機透明液壓傳動演示系統參考了國內液壓元件特點，更加適合于國內的教學要求。系統采用透明液壓元件，組合卡槽式結構，活動油路接頭，通用電氣線路，利用附配工具材料，可以方便的進行各種常用液壓傳動的控制，實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的理想設備。
二、起重機透明液壓傳動演示系統主要技術指標：
1.電源：220V 50Hz (市電)
2.演示臺外形尺寸：1500mm（長）×700mm（寬）×1700mm（高）。
3.液壓實驗泵站500*350*300(mm)
（1）工作電源：AC：220V 永磁調速電機,調速范圍： 0-1500轉/分
（2）安全限速范圍：1000-1500轉/分 液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
4.演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵高壓力：Pmax＝1.5Mpa)。

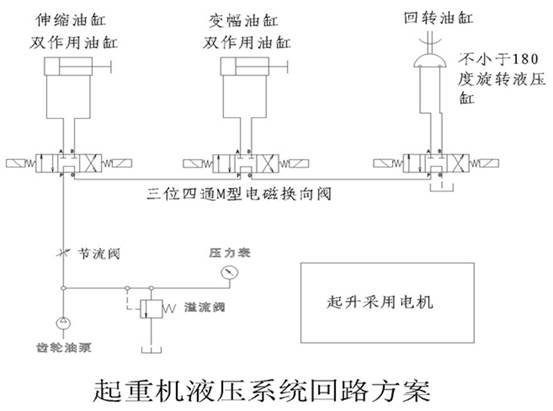

吊車液壓系統回路圖

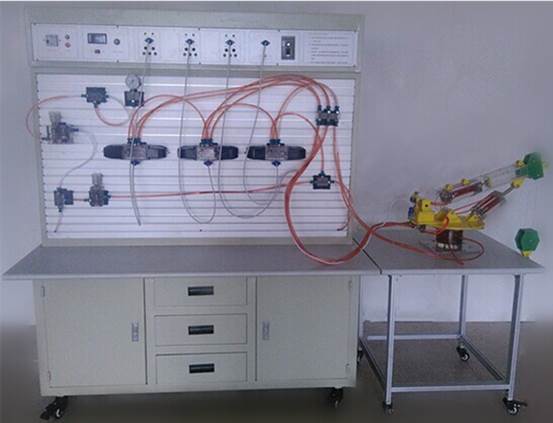

起重機演示系統、透明液壓傳動演示系統
三、起重機透明液壓傳動演示系統特點：
起重機是指在一定范圍內垂直提升和水平搬運重物的多動作起重機械。又稱吊車。屬于物料搬運機械。
液壓吊車控制教學實驗臺是將汽車起重機的結構原理能夠搬到課堂上學習的一種現代化教學產品，吊車機身采用進口透明有機玻璃制作，耐腐蝕，抗磨性能好，長久不變色，透明直觀，演示效果逼真。
柜體采用1MM厚的SPCC冷扎板制作，堅固美觀，表面采用中溫磷化防銹漆，靜電噴涂。柜體裝有四個萬向輪，方便設備的搬運與拆卸。
四、起重機透明液壓傳動演示系統學習目的:
1)了解吊車的基本結構
2)了解吊車的傳動系統
3)學習吊車的液壓系統
4)學習吊車的手動控制原理
5)學習吊車的自動控制原理
五、起重機透明液壓傳動演示系統進行實驗內容:
1、液壓吊車的動作原理
1)上升
2)下降
3)向左旋轉
4)向右旋轉
2、液壓傳動的基本回路實驗
1）用換向閥的換向回路
2）用“O”型機能換向閥的閉鎖回路
3）用液控單向閥的閉鎖回路
4）壓力調定回路
5）二級壓力回路
6）用減壓閥的減壓回路
7）用增壓缸的增壓回路
8）用換向閥的卸載回路
9）進油節流調速回路
10）回油節流調速回路
11）調速齒輪泵調速回路
12）調速齒輪泵和調速閥的復合調速回路
13）流量閥短接的速度換接回路
14）二次進給回路
15）用順序閥的順序動作回路
16）用壓力繼電器的順序動作回路
17）用電器行程開關的順序動作回路
18）用行程閥的順序動作回路
六、起重機透明液壓傳動演示系統基本參數：
1、實驗臺外形尺寸：1500×700×1800mm(長×寬×高)
2、演示臺外形尺寸:700×700×1330mm(長×寬×高)
3、電源：220V50Hz(市電)
4、內置液壓實驗泵站500×350×300mm(長×寬×高)
5、工作電源：AC：220V永磁調速電機,調速范圍：0-1500轉/分
6、安全限速范圍：1-1500轉/分液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
7、演示實驗油路液流要求壓力僅需0.3-0.5Mpa(油泵高壓力：Pmax＝1.5Mpa)
8、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。

。
