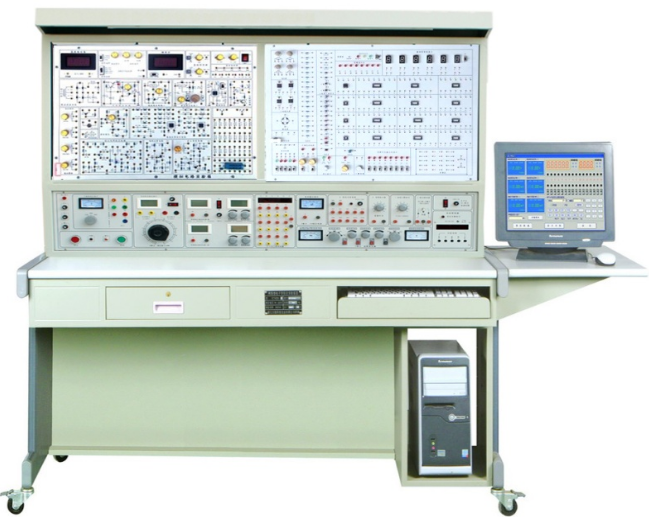

JGDZ-502A 數電 / 模電 /EDA 實驗裝置
數電模電EDA實驗裝置,數電模電EDA實驗設備 是公司根據教育部“振興 21 世紀職業教育課程改革和教材建設規劃”的要求，按照職業教育的教學和實訓要求而研發的綜合實訓考核裝置，裝置綜合性強，實訓內容豐富。適用高職、中職、中專、職校 “模擬電子技術”等課程的實訓大綱要求，其是學校新建或擴建實訓室，迅速開設實訓課程的理想設備。
（電腦自備）
一、技術性能
1 、輸入電源：單相三線～ 220V ± 10% 50Hz
2 、溫度： -10 ℃～ +40 ℃，相對濕度＜ 85% （ 25 ℃）
3 、裝置容量：＜ 1.5KVA
4 、重量： 120Kg
5 、外形尺寸： 1600mm × 700mm × 1400mm
二、實訓裝置基本配置及功能
本實訓臺主要由實驗屏、實驗模塊、實訓桌等組成。
（一）實訓屏
實驗屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供直流電源、函數信號發生器、測試儀表及實訓器件等。
1 、電源部分：電源輸入時信號燈亮，開啟單相漏電開關 , 實訓臺開始工作。
1.1 、直流電源：
1.1.1 四路固定直流電源：± 12V 、± 5V ，每路均有短路、過載保護功能。
1.1.2 二路互相獨立的 0-30V 連續可調恒流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流 2A ，具有預設限流和保護功能，自動恢復功能。將兩路 0-30V 電源通過適當的連接，可得到輸出 0 ～± 30V 連續可調或 0-60V 連續可調電源。
2 、邏輯電平顯示： 8 位 LED 顯示
3 、邏輯電平開關： 8 位開關電平輸出
4 、單次脈沖：每次可輸出一對正負脈沖。
5 、音頻功率放大器：輸入音頻電壓不低于 10mV ，輸出功率不小于 1W ，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
6 、七段譯碼器： 6 組七段譯碼器及對應譯碼顯示數碼管。
9 、智能數顯直流數字電壓表 1 只：采用 ICL 公司高性能 AD 轉換器配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍： 0-500V 。。
10 、智能數顯直流數字電流表 1 只：采用 ECL 公司高性能 AD 轉換器配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍： 0-5000mA 。
（二）實驗模塊
本裝置實驗控制屏由兩套電路功能板組成，左邊為數電 / 模電 /EDA 模塊，右邊為單片機模塊，可以同時開設模電，數電，電路分析，單片機， CPLD 實驗等實驗。主要功能組成如下 :
★ 1 、數字電路功能單元
1 ） 4 × 4 矩陣鍵盤：矩陣式結構，組合按鍵。
2 ） 16 位撥動開關：開關量輸入。
3 ）十進制 8421 撥碼盤：提供 0 ～ 9 十進制編碼值。
4 ） 16 位開關量輸出：發光二極管紅、黃、綠色三組各 5 只高亮度發光二極管，含電流驅動。
5 ） 6 位 LED 顯示： 7 段數碼管靜態顯示方式 6 位，動態顯示方式 1-6 位均可，含電流驅動。
6 ）有源晶振： 4MHz 標準時鐘，通過模塊跳線器選擇，向可編程器件的 CLK 提供時鐘。
7 ） 單脈沖發生器：提供加消抖處理 , 單個±脈沖輸出。
8 ）邏輯筆：可測量邏輯高低電平、高阻和脈沖狀態。
2 、模擬電路功能單元
1 ）模擬電路模塊接入區：可接入各種模擬電路實驗模塊
2 ）波形發生器單元輸出波形：方波、三角波、正弦波
幅值：正弦波： 0 ～ 14V （ 14V 為峰 - 峰值，且正負對稱）
三角波： 0 ～ 24V （ 24V 為峰 - 峰值，且正負對稱）
方波： 0 ～ 24V （ 24V 為峰 - 峰值，且正負對稱）
頻率范圍：分四檔 2HZ ～ 100HZ 、 90HZ ～ 1KHZ 、 900HZ ～ 10KHZ 、 9KHZ ～ 90KHZ
3 ）直流信號源單元：雙路± 5V/1mA 、± 0.5V/mA 、兩檔連續可調。
4 ） 3 位半數字電壓表：測量范圍： -19.99V ～ +19.99V
3 、 EDA 實驗功能單元
1 ）由數字電路功能單元、模擬電路功能單元共同組成。
2 ）可編程器件模塊。標準配置為 Lattice 的 IspLsi1032.
4 、擴展實驗模塊區
1 ）集成電路擴展插座：可插實驗用 IC 芯片或 ispPAC 模塊。
★ 5 、多 CPU 單片機實驗模塊
1 ）開發系統組成：單片機仿真接口（仿真器外接），用戶 CPU （ AT89S52 ），系統控制芯片（ 1032 ）， 64K 程序存儲器（ w27c512 ）， 64K 數據存儲器（ 61256x2 ），開放式 4*6 鍵盤電路，開放式 6 位動態數碼管顯示電路，配有串口或 USB 通信方式，出廠配置為串口。
2 ）輸入 / 輸出： 128*64 LCD 圖文電路（或字符式 1602 LCD ），單脈沖發生器， 8MH 時鐘分頻， 8 位開關邏輯電平輸入 / 輸出電路，排針∕鎖緊孔轉接口、 16*16 LED 點陣電路，音頻功放， 0 ～ 5V 可調模擬量， PWM 電路、射極跟隨器， ISP 在線下載接口，打印口，用戶串行接口。
3 ）常用接口芯片： RS232/485 、 74LS273 、 74LS244 、 8279 、 0832 、 0809 、 8253 、 8250 、 8251 、 8255 、等；
4 ）控制對象：喇叭、溫度 18B20 、 IC 卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；
5 ）多 CPU ： CPU 仿真器和實驗系統徹底分開，實驗系統只留 CPU 接口不含 CPU ，這樣只要更換不同 CPU 卡，就可支持不同類型 CPU 實驗開發。支持 51 、 196 、 8088 。
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有全封閉元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
（四）配套軟件
★ 1 、電工電子虛擬仿真實訓與考核軟件
★ 2 、在線遠程教育學習軟件
★ 3 、電氣控制仿真軟件（
（ 1 ）軟件模擬線路故障根據故障現象使用各種虛擬儀表進行排故
（ 2 ）學員根據電路圖自己布局電氣設備并連接線路，自動檢測線路錯誤。
（ 3 ）電機及電氣三維元件裝配
三、實訓項目
1 、數字部分基本實驗：
（ 1 ）門電路邏輯功能及測試；
（ 2 ）組合邏輯電路 ( 半 / 全加器 ) ；
（ 3 ） R-S 、 D 、 JK4 、觸發器；
（ 4 ）三態輸出觸發器、鎖存器；
（ 5 ）集成計數器及寄存器；
（ 6 ）時序電路測試及研究；
（ 7 ）譯碼器和數據選擇器；
（ 8 ）波形發生及單穩態觸發器；
（ 9 ） 555 時基電路
可選做如下實驗：
（ 10 ） CMOS 門電路測試；
（ 11 ）門電路的驅動能力測試；
（ 12 ）寄存器及其應用實驗；
（ 13 ）順序脈沖和脈沖分配器電路；
（ 15 ）多路模擬開關及其應用實驗；
（ 16 ）四路優先判決電路實驗；
（ 17 ） TS 、 OC 門的功能測試及其應用實驗；
（ 18 ）邏輯筆實驗與分析實驗；
（ 19 ）施密特觸發器及其應用實驗；
（ 20 ）數字定時器實驗；
（ 21 ）觸發器應用實驗；
（ 22 ）時序電路應用實驗；
（ 23 ）單穩態觸發器及其應用實驗；
（ 24 ）電壓變換器實驗；
（ 26 ）模數，數模轉換電路實驗
2 、模擬部分實驗內容：
（一）分立元件電路實驗
1 、基本單級放大電路；
2 、兩級放大電路；
3 、負反饋放大電路；
4 、射級跟隨器；
5 、差動放大電路；
6 、比例求和運算放大電路；
（二）集成運算放大電路
7 、模擬運算電路
①電壓跟隨器 ②反向比例放大器 ③同相比例放大器 ④反相求和比例放大器 ⑤雙端輸入求和放大電路；
8 、積分與微分電路
①積分電路 ②微分電路 ③微積分電路；
9 、波形發生電路
①方波發生器 ②占空比可調的矩形波發生器 ③三角波發生電路 ④鋸齒波發生電路； 10 、有源濾波器
①低通濾波器 ②高通濾波器 ③帶阻濾波器；
11 、電壓比較器
①過零比較器 ②反相滯回比較器 ③同相滯回比較器；
12 、集成電路 RC 正弦波振蕩；
13 、集成功率放大器；
14 、整流濾波與并聯穩壓電路；
15 、串聯穩壓電路；
16 、集成穩壓電路；
17 、 RC 正弦波振蕩器；
18 、 LC 振蕩器及選頻放大器；
19 、電流 / 電壓轉換電路；
20 、電壓 / 頻率轉換電路；
21 、互補對稱功率放大器；
22 、波形變換電路
3 、電路分析基本實驗：
1 、常用電子元件的特性認識（ 2 、 3 端元件）；
2 、伏安特性的測試；
3 、受控源特性的研究；
4 、 R 、 C 電路特性；
5 、 1 、 2 階電路的瞬態（時域）響應；
6 、雙口網絡的研究。
4 、 EDA 實驗內容
1) 單元電路設計實驗：
（ 1 ）常用門電路設計；
（ 2 ）編碼器 / 譯碼器設計；
（ 3 ）觸發器及時序電路設計；
（ 4 ）同步 / 異步計數器設計；
（ 5 ）鍵盤掃描實驗；
（ 6 ）加法器實驗
2) 綜合設計實驗：
（ 1 ） SSI 組合電路的設計與冒險競爭觀察；
（ 2 ） MSI 組合電路的設計；
（ 3 ）可讀寫寄存器的設計。
3) 研究創新實驗：
（ 1 ）數字頻率計；
（ 2 ）數字電子鐘設計；
（ 3 ）十字路口交通燈自動控制器的設計；
（ 4 ）出租車計費器的設計；
（ 5 ）數字濾波器設計；
（ 6 ） DAC 、 ADC 模型設計；
（ 7 ）數字模擬綜合系統設計
5 、單片機實驗內容
MCS-51 單片機實驗
單片機原理實驗
實驗一 系統認識實驗
實驗二 數碼轉換實驗
1.BCD 整數轉換為二進制整數
2. 二進制整數轉換為十進制整數
實驗三 運算程序設計實驗
1. 多字節加法程序
2. 雙字節無符號數乘法
3. 雙字節除法
實驗四 查表程序設計實驗
1. 采用查表的方法將 16 進制數轉換為 ASCII 碼
2. 通過查表實現 y=x2
實驗五 數據排序實驗
實驗六 位操作實驗
第 3 章 單片機集成功能模塊實驗
實驗一 數字量輸入輸出實驗
1.P1 口 I/O 實驗
2.P1 口流水燈實驗
實驗二 中斷控制實驗
1. 定時器中斷
2. 外部中斷
實驗三 定時／計數器實驗
1. 定時器實驗
2. 計數器實驗
實驗四 串行通信實驗
1. 自發自收實驗
2. 雙機通信實驗 5
實驗五 片內看門狗應用實驗
實驗六 片內 EEPROM 應用實驗
單片機接口擴展應用實驗
實驗一 存儲器擴展實驗
實驗二 I/O 擴展實驗
實驗三 8255 并行口實驗
1.8255 A/B/C 口輸出方波
2.8255 PA 輸入／ PB 輸出
3.8255 控制交通燈
實驗四 A/D 0809 模數轉換實驗
實驗五 D/A 0832 數模轉換實驗
實驗六 鍵盤與顯示設計實驗
實驗七 LCD 128 × 64 液晶顯示實驗
實驗八 LED 16 × 16 點陣顯示實驗
實驗九 音頻驅動實驗
實驗十 繼電器控制實驗
實驗十一 步進電機控制實驗
實驗十二 直流電機控制實驗
實驗十三 數字溫度傳感器實驗
實驗十四 V/F 轉換實驗
實驗十五 PWM 輸出實驗
實驗十六 實時時鐘實驗
實驗十七 紅外遙控實驗
實驗十八 并串與串并轉換實驗
實驗十九 AT24C02 串行存儲器讀寫實驗
實驗二十 X5045P 看門狗應用實驗
實驗二十一 串行 A/D 轉換實驗
實驗二十二 串行 D/A 轉換實驗
實驗二十三 8251 串行通信應用實驗
實驗二十四 8253 定時／計數器應用實驗
實驗二十五 8259 中斷器控制實驗
MCS-8086 單片機實驗
微機原理及其程序設計實驗
實驗一 系統認識實驗
實驗二 數制轉換實驗
1. 十六進制數轉換為十進制數
2. 十進制數轉換為十六進制數
實驗三 碼制轉換實驗
1.ASCII 碼（數字符）轉換為十六進制數
2. 十六進制數轉換為 ASCII 碼
3.ASCII 碼（數字符）轉換為十進制數
4. 十進制數轉換為 ASCII 碼
5. 十進制數的 ASCII 碼轉換為 BCD 碼
6. 十進制 BCD 碼轉換為二進制數
實驗四 運算類編程實驗
1. 二進制雙精度加法運算
2. 十進制的 BCD 碼減法運算
3. 乘法運算
實驗五 分支程序設計實驗
實驗六 循環程序設計實驗
1. 計算 S ＝ 1 ＋ 2 × 3 ＋ 3 × 4 ＋ 4 × 5 ＋…＋ N （ N ＋ 1 ）
2. 求某數據區內負數的個數
實驗七 排序程序設計實驗
1. 氣泡排序法
2. 學生成績名次表
實驗八 子程序設計實驗
1. 求無符號字節序列中的最大值和最小值
2. 求 N!
實驗九 查表程序設計實驗
實驗十 輸入輸出程序設計實驗
1. 顯示 A~Z 共 26 個大寫英文字母
2.INT 21H 功能調用示例程序實驗
3.PC 鍵盤輸入、實驗系統數碼管輸出
4. 實驗系統鍵盤輸入、 PC 屏幕輸出
微機接口技術及其應用實驗
實驗一 存儲器擴展實驗
實驗二 I/O 擴展實驗
1.8 位 I/O 擴展
2.16 位 I/O 擴展
實驗三 8255 并行口實驗
1.8255 A/B/C 口輸出方波
2.8255 PA 輸入／ PB 輸出
3.8255 控制交通燈
實驗四 A/D 0809 模數轉換實驗
實驗五 D/A 0832 數模轉換實驗
實驗六 鍵盤與顯示設計實驗
1.8279 鍵盤與顯示設計
2.8255 鍵盤與顯示設計
實驗七 8237 可編程 DMA 控制器實驗
實驗八 8251 串行通信應用實驗
實驗九 8253 定時／計數器應用實驗
實驗十 8259 中斷控制器實驗
實驗十一 LCD 128 × 64 液晶顯示實驗
實驗十二 LED 16 × 16 點陣顯示實驗
實驗十三 音頻驅動實驗
實驗十四 繼電器控制
實驗十五 步進電機控制
實驗十六 直流電機控制
實驗十七 數字溫度傳感器實驗
實驗十八 V/F 轉換實驗
實驗十九 PWM 輸出實驗
MCS-96 單片機實驗
軟件實驗
實驗一 清零程序
實驗二 拆字程序
實驗三 拼字程序
實驗四 數據區傳送子程序
實驗五 數據排序實驗
實驗六 查找相同數個數
實驗七 無符號雙字節快速乘法子程序
實驗八 多分支程序
實驗九 定時器 1 實驗 -- 定時中斷
實驗十 定時器 T1 和 T2 同時產生中斷
實驗十一 80C196 外部中斷實驗
實驗十二 80C196 軟件方法產生中斷
實驗十三 利用 HSI 測脈沖寬度
實驗十四 利用 HSI 測量單脈沖寬度
實驗十五 利用 HSO 產生單脈沖
實驗十六 利用 HSO 產生連續脈沖
實驗十七 軟件定時器
實驗十八 80C196 A/D 轉換實驗
實驗十九 利用 80C196 的 PWM 產生各種波形
實驗二十 二進制轉換到 BCD 進制轉換到 ASCII
硬件實驗
自搭接硬件電路實驗提示
實驗一 P1 口亮燈實驗
實驗二 P1 口轉彎燈實驗
實驗三 P2.6 輸入， P1 口輸出
實驗四 工業順序控制
實驗五 8255 A.B.C 輸出方波
實驗六 8255 PA 口控制 PB 口
實驗七 8255 控制交通燈
實驗八 簡單 I/O 口擴展實驗
實驗九 A/D 轉換實驗
實驗十 D/A 輸出方波實驗
十一 繼電器控制
實驗十二 8253 方波
實驗十三 80C196 串行口實驗
實驗十四 LED 七段數碼管顯示實驗
實驗十五 鍵盤顯示綜合實驗
實驗十六 音頻驅動實驗
實驗十七 步進電機實驗
實驗十八 直流電機實驗
實驗十九 外部中斷（急救車與交通燈）
。
