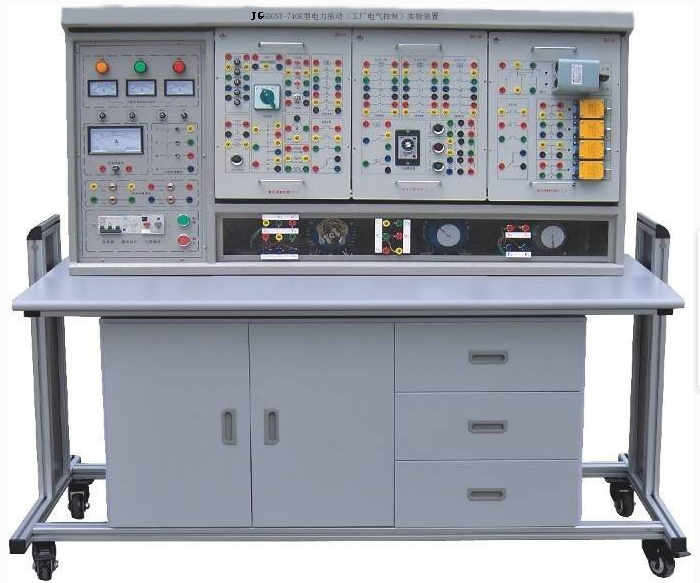

JGGSY-740E 型電力拖動（工廠電氣控制）實驗裝置



一、電力拖動（工廠電氣控制）實驗裝置概述

電力拖動（工廠電氣控制）實驗裝置綜合了目前大中專院校 “ 電力拖動 ” 、 “ 工廠電氣控制技術 ” 、 “ 繼電接觸控制 ” 等課程實驗大綱的要求，特別適用于各院校現階段實驗設備的更新改造，為高等專業學校、職業技術學院、技能培訓新建或擴建實驗室，迅速開設實驗課程提供了理想的實驗裝置。電力拖動電氣控制實驗裝置充分培養學生的動手能力，可完成工科專業多課程如 “ 電力拖動 ” 、 “ 電氣控制技術 ” 等實驗。

二、電力拖動（工廠電氣控制）實驗裝置特點

1 、 綜合性強 ： 本實驗裝置綜合了目前國內各類院校工廠電氣控制課程的全部實驗項目，

用戶可根據需要選購實驗部件，實驗的深度可根據需要作靈活調整，普及與提高可根據教學的進度有機地結合。

2 、 科學性強 ： 裝置占地面積少，節約實驗用房，減少基建投資；實驗室整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外，還可結合實際情況開設出設計性、綜合性實驗。

3 、 安全性強 ： 設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量?jī)x表均有的保護功能，使用安全可靠。電機裝在實驗臺內，用透明有機玻璃做隔離面板，電機運轉情況一目了然，又提高安全性。

三、電力拖動（工廠電氣控制）實驗裝置技術性能

1 、輸入電源：三相四線 ( 或三相五線 ) ～ 380V±10% 50Hz
2 、工作環境：溫度 -10 ℃ ～ +40 ℃ 相對濕度＜ 85%(25 ℃ )

3 、外形尺寸： 135×72×155cm3

4 、裝置容量：＜ 1.0KVA

四、基本實驗項目：

1 ．閘刀開關正轉控制線路

2 ．接觸器點動正轉控制線路

3 ．具有自鎖的正轉控制線路

4 ．具有過找保護的正轉控制線路

5 ．倒順開關控制正反轉控制線路

6 ．接觸器聯鎖的正反轉控制線路

7 ．按鈕聯鎖的正反轉控制線路

8 ．按鈕接觸器復合聯鎖控制線路

9 ．自動往返行程控制線路

10 ．接觸器控制串聯電阻降壓起動線路

11 ．時間繼電器控制串聯電阻降壓控制線路

12 ．手動 Y/ △降壓起動

13 ．接觸器控制 Y/ △降壓起動

14 ．時間繼電器控制 Y/ △降壓起動

15 ． QX3-13 型 Y/ △自動起動控制線路

16 ．半波整流能耗制動控制線路

17 ．全波整流能耗制動控制線路

18 ． C620 車床電氣控制線路

19 ．手動降壓起動

20 ．單相運行反接制動控制線路

21 ．電動葫蘆電氣控制線路

22 ． C6163 車床電氣控制線路

23 ．控制電路聯鎖控制線路

24 ．主電路聯鎖控制線路

25 ．直流電機啟動

26 ．直流電機的調速

27 ．直流電機的反速

28 ．直流電機制動實驗

利用上述 28 項實驗元器件，還可完成幾十項實驗，在此不一一舉例。

五、電力拖動（工廠電氣控制）實驗裝置配備

電力拖動（工廠電氣控制）實驗裝置主要由電源儀器控制屏、掛箱、實驗桌、電機及專用導線組成。

（一）電源儀器控制屏

控制屏為雙層亞光密紋噴塑結構，鋁質面板，為實驗提供三相交流電源、測量?jī)x表及安全保護裝置。

1 、三相電源輸入指示燈，指示外部電源與實驗通斷情況。

2 、三相線電壓指示交流電壓表， 450V ， 3 只。

3 、三相四線電源輸出，具有過載、短路、漏電保護。

4 、 5A 交流電流表 1 只。

5 、四路電流測量插座。

（二）實驗桌

實驗桌主體為雙層鐵質亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，造型美觀大方。

（三）實驗掛箱

1 、繼電接觸控制（一）

熔斷器五只，按鈕一只（綠），變壓器一只（ 380/36+6.3 ），轉換開關一只，信號燈三只，整流電路，能耗制動電阻（ 510Ω/50W ），交流接觸器一只，熱繼電器一只。

2 、繼電接觸控制（二）

行程開關四只，倒順開關一只，熱繼電器一只。各器件的工作端子均已引到面板上，供實驗接線用。

3 、繼電接觸控制（三）

交流接觸器三只，通電延時時間繼電器一只，熱繼電器一只，控制按鈕三只（二綠一紅）。各器件的工作端子均已引到面板插座上，供實驗接線用。

4 、直流電機調速與工作電源掛箱

提供 0 ～ 220V/2A 直流電源和直流電機調速（ Ra 、 Rf ）組件。

5 、直流電機一臺（ 200W ），固定在控制屏右下方，透過透明有機玻璃能看清電機的工作狀況。

6 、交流三相鼠籠電機二臺（ Y/ △ 380V ），固定在控制屏右下方，透過透明有機玻璃能看清電機的工作狀況。

7 、實驗連接線：采用高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成，頭發絲般的多股線，外包聚氯乙烯絕緣層，具有柔軟、耐壓、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。

8 、工具：配備 MF-47 萬用表一只，尖嘴鉗一把， ″– 、 +″ 字螺絲刀各一把。

。
