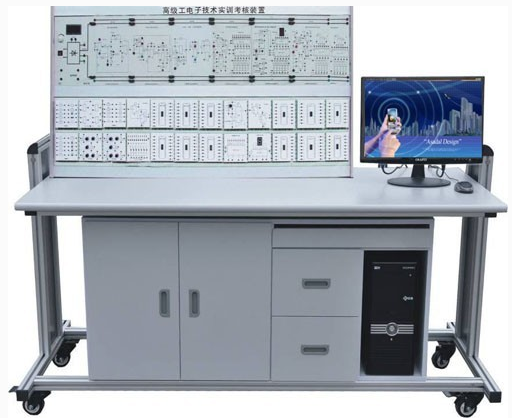

JGK-780A高級工電子技術實訓考核裝置

一、產品特點

高級工電子技術實訓考核裝置既可作為電子類工種和電工類工種的等級電工培訓裝置也可作為考核裝置。。



二、技術性能

（一）輸入電源：交流 220V 50Hz ，單相三線

（二）輸出電源：

1、二路直流 0 ～ 12V 連續可調電源，輸出最大電流 1.5A ，有數字電壓指示輸出電壓，帶過流保護功能，過流保警功能。

2、設故電源 1 路， TTL 專用電源 1 路，± 12V 固定電源 2 路，帶數顯指示。

三、構成與配備

（一）實訓桌： 1500 × 800mm ，鋼木結構。

（二）掛箱支架：長 1400mm ，上下二層，內有導軌。配置 1 只示波器支架。

（三）實訓模塊配置：電阻模塊 1 、電阻模塊 2 、電阻模塊 3 、電阻模塊 4 、電位器模塊、四運放模塊、開關發光二極管模塊、 555 震蕩模塊、十進制解碼顯示模塊、七段解碼顯示模塊、 4011 模塊 2 塊、 4028 模塊、 40192 模塊、 40194 模塊、單脈沖模塊、 555 模塊。

（四）設故模塊 ：數字定時器 / 減法循環計數器電路、脈沖順序控制器電路、三角波方波發生器電路、鋸齒波發生器電路、電腦接口模塊 1 套。各個設故模塊內各有 14 個故障點。

（五）設故考核軟件 ：通過電腦自動設置實訓考核故障點，學生分析確定故障點后，在答題界面輸入答案后故障點自動消失，并記錄成績。（電腦自備）

（六）附件 ：電源插座掛箱 1 塊、通信電纜 1 套、插件板 4 塊、標準導線 50 根、短接橋 20 只、數字萬用表 1 只。

四、實訓項目

1、數字定時器電路

2、減法循環計數器電路

3、脈沖順序控制器電路Ⅰ

4、脈沖順序控制器電路Ⅱ

5、單脈沖控制移位寄存器Ⅰ　　

6、單脈沖控制移位寄存器Ⅱ

7、三角波方波發生器電路

8、鋸齒波方波發生器電路Ⅰ

9、鋸齒波方波發生器電路Ⅱ

10、正弦三角波方波發生器　　

11、數字定時器電路排故

12、減法循環計數器電路排故

13、脈沖順序控制器電路排故

14、三角波方波發生器電路排故

15、鋸齒波發生器電路排故

。
