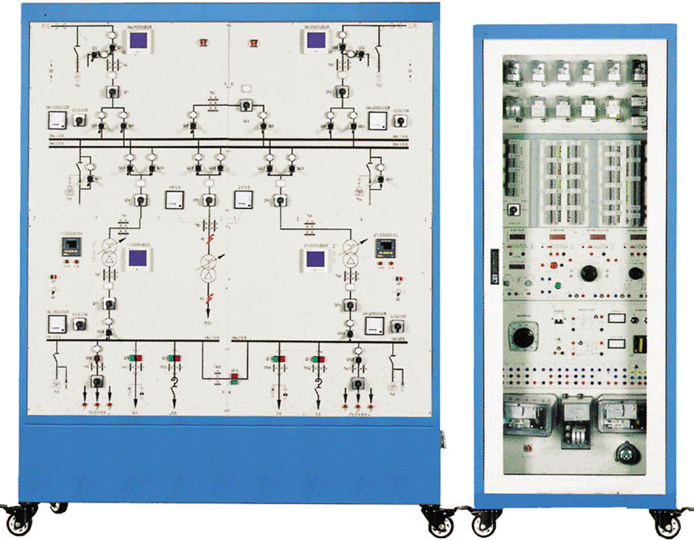

JGDB-04型變電站值班員培訓系統

變電站值班員培訓考核系統
一、特 點
1.功能全面
設備能夠完成的實訓項目包含當前變電站值班員職業技能的要求，包括高、低壓元件及成套設備、多種電壓等級（500kV/220kV/110kV）變電站倒閘操作、繼電保護及二次回路、微機線路保護、微機變壓器主保護、微機變壓器后備保護、計量儀表等。
2.實訓系統由多個子系統組成，用戶可以根據實際需要靈活選配，設備配置的性價比高。
3.實訓設備緊密結合電力工業現場，含變電站典型的一次、二次元件，如高壓斷路器、高壓隔離開關、高低壓成套設備、電力繼電器、微機保護裝置、計量儀表等，均采用電力工業級元件。

二、額定參數
1.額定電壓：三相五線～380V±10% 50HZ
2.額定容量：＜6kVA
3.工作環境：環境溫度-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
三、系統配置
1.變電站倒閘操作實訓系統
功能及配置方式與變電站倒閘操作實訓系統”基本相同
2. 電力系統微機保護綜合實訓裝置
功能及配置方式與“ 電力系統微機保護綜合實訓裝置”基本相同
3. 繼電保護與二次回路實訓柜
（1）電力繼電器 電磁型電流繼電器、電磁型電壓繼電器、電磁型時間繼電器、電磁型中間繼電器、靜態信號繼電器、電磁型差動繼電器等多種典型電力繼電器
（2）儀表 數字式真有效值交流電壓、電流表；數字式直流電壓、電流表、數字式電秒表
（3）交直流電源
實訓柜裝設單相10A帶漏電保護空開
交流可調電源：AC0～230V/3A連續可調電源一路，具有短路保護
交流低壓電源：AC220V/2A交流電源一路，具有短路保護
直流可調電源：DC0～230V/3A連續可調電源一路，具有短路保護
（4）實訓接線板
完成整組繼電保護接線實訓項目及故障排查考核項目
（5）其它元件
完成實訓項目所需的配套元件，如控制開關、燈光音響信號指示、大功率可調電阻等
4.計量儀表實訓柜
（1）互感器 含電流互感器、電壓互感器
（2）計量儀表 單相有功電能表、三相有功電能表、三相無功電能表
（3）配電盤實訓面板以及完成實訓所需的其它元件
5.高、低壓元件及成套設備（此項用戶選配，出廠標準配置中不含）
此套設備根據用戶實際需要配置，高壓元件及成套設備推薦使用35kV或10kV等級設備，由于可選擇種類很多，故此項內容適合用戶根據自身實際需求自行購買或由本公司代購。
四、實訓項目
1. 變電站高、低設備的認知與操作
2. 110kV仿真變電站倒閘操作
3. 220kV仿真變電站倒閘操作
4. 500kV仿真變電站倒閘操作
5. 微機線路保護實訓
6. 微機變壓器主保護實訓
7. 微機變壓后備保護實訓
8. 繼電器特性測試
9. 繼電器整組保護實訓—線路保護
10. 繼電器整組保護實訓—變壓器保護
11. 電流互感器接線實訓
12. 電壓互感器接線實訓
13. 單相電能表接線
14. 三相有功、無功電能表接線
15. 配電盤安裝及接線

。
