機械制圖模型知識中的徒手繪畫知識
機械制圖模型知識中的徒手繪圖的方法
徒手繪圖是指只用鉛筆、橡皮和紙張來繪制草圖的方法。草圖是指以目測估計圖形與實物的比例，按一定畫法要求徒手(或部分使用繪圖儀器)繪制的圖。
徒手繪圖所使用的鉛筆，鉛芯削成圓錐形，用于畫中心線和尺寸線的削得較細，用于畫可見輪廓線的削得較粗。
徒手繪圖是一項重要的基本技能，要不斷地實踐才能逐步提高。各種圖線的畫法如下：
（1） 直線：運筆力求自然，眼睛應朝著前進方向，隨時留意線段終點。畫長線時可用目測在直線中間定出幾個點，然后分段畫出。
畫與水平線成30°，45°，60°的斜線時，可利用兩直角邊的比例關系近似畫出。如畫10°和15°等角度線時，可先畫出30°線后再等分求得。
（2） 圓：畫圓時先徒手作兩條相互垂直的中心線，定出圓心，再根據直徑大小，用目測估計半徑的大小后，在中心線上截得四點，然后徒手將各點連接成圓。當所畫的圓較大時，可過圓心多作幾條直徑，在上面找點后再連接成圓。
（3） 圓角：先用目測在分角線上選取圓心位置，使它與角的兩邊的距離等于圓角的半徑大小。過圓心向兩邊引垂直線定出圓弧的起點和終點，并在分角線上也定出一圓周點，然后徒手作圓弧把這三點連接起來，。
（4） 橢圓：先畫出橢圓的長短軸，并用目測定出其端點位置，過這四點畫一矩形，再與矩形相切畫橢圓，也可利用外接菱形畫四段圓弧構成橢圓。
（5） 徒手繪圖圖例初學徒手繪圖，最好在方格紙上練習，待有一定熟練程度后再用空白紙繪圖。

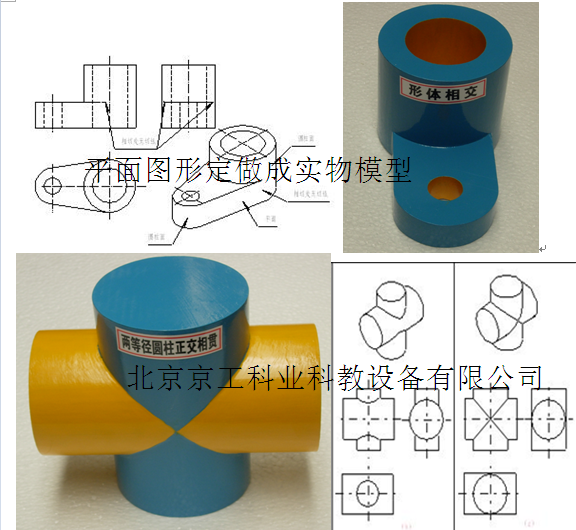

機械制圖模型教學設備
