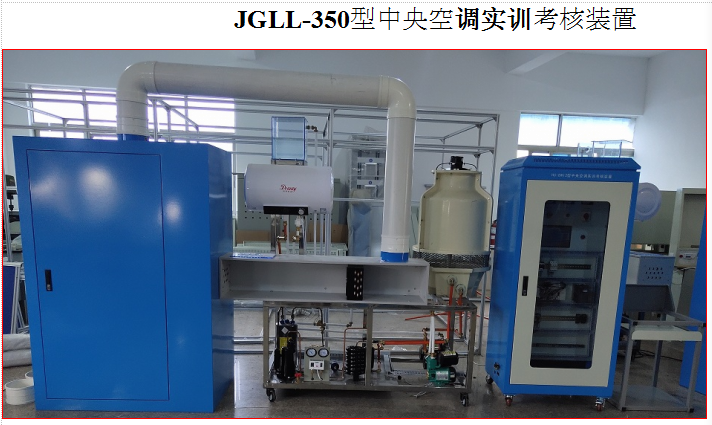

JGLL-350型中央空調實訓考核裝置
一、產品概述
JGLL-350型中央空調實訓考核裝置 系統采用水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱FX2n-48MR PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。
（一）功能
1、中央空調系統的認知及使用
2、制冷原理與熱交換技術
3、中央空調系統常用傳感器識別與應用
4、中央空調的PLC編程與控制應用
5、中央空調的運行操作及考核
6、中央空調運行保護與日常維護操作考核
7、中央空調故障維修及考核
8、變頻器應用
9、觸摸屏應用
10、計算機數據采集與組態控制技術應用
11、網絡通訊技術及其應用
（二）配置
1、技術參數
(1) 工作電源：三相五線380V±10%，50Hz
(2) 安全保護：具有接地保護，漏電保護，過流保護。
(3) 額定功率：<5KW
(4) 外型尺寸：長6000MM*寬1000MM*高2500MM
2、系統對象配置
設備整體與實際中央空調系統結構相同，采用開放式不銹鋼框架結構，各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統（風管組件）、模擬房間、電控柜、計算機等部分組成，并配有膨脹水箱。
（1）制冷機組
由壓縮機、螺旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為R22。
（2）冷卻水系統
由1套噴淋式冷卻塔機組、1臺冷卻水泵組成，主要完成制冷機組冷卻散熱工作。
（3）冷凍水系統
由2臺冷凍水泵、水路、膨脹水箱等組成，主要完成制冷機組的冷凍水循環工作。
（4） 制熱系統
由模擬鍋爐（電加熱式）、1臺熱水泵組成，主要完成制熱工作。
（5）空氣調節系統（風管組件）
由過濾器、表冷器、普通風機、風道等組成，主要完成空氣調節作用。
（6）模擬房間
由1套溫度控制器及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。
（7） 控制裝置配置
整個中央空調采用PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。
A.PLC:三菱FX2N-48MR
B.變頻器：三菱 FR-D720S-0.4K
C.觸摸屏： 7英寸彩色觸摸屏
軟件配置
A.PLC編程軟件，配套PLC實訓程序及實訓指導書。
B.中央空調配套組態軟件。
C.網絡監控軟件，實現教師臺監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。
工具儀表配置
1 、品牌臺式微機 1 臺 （校方自備）
2 、數字萬用表 1 個
3、裝配工具 1 套
(三)、中央空調配置清單
編號 |
名稱 |
數量 |
詳細參數指標 |
1 |
壓縮機 |
1 |
2HP R22 50HZ 220V |
2 |
起動器 |
1 |
50UF |
3 |
儲液器 |
1 |
R22 1KG |
4 |
冷凝器 |
1 |
螺旋式 |
5 |
手閥 |
2 |
1/4 |
6 |
高低壓表 |
2 |
低壓表:-0.1～1.8Mpa, 高壓表:-0.1～3.8Mpa |
7 |
膨脹閥 |
1 |
RF22 Φ3 -60℃～10℃ |
8 |
風機 |
1 |
～220V |
9 |
風管組件 |
1 |
內裝過濾器、蒸發器、風機等 |
10 |
熱水泵 |
2 |
～220V 50HZ |
11 |
冷水泵 |
2 |
～220V 50HZ |
12 |
蒸發器 |
1 |
螺旋式 |
13 |
視液鏡 |
1 |
Ф10 |
14 |
溫控器 |
1 |
～220V 50HZ設定溫度范圍： 5 ℃ ~35 ℃ |
15 |
熱電偶 |
8 |
K型 |
16 |
模擬房間 |
1 |
長1200mm×寬800mm×高1800mm |
17 |
模擬鍋爐 |
1 |
35L 1500W 內膽額定壓力 0.7mpa |
18 |
冷卻塔 |
1 |
3T |
19 |
水箱 |
2 |
透明 |
20 |
支撐框架 |
1 |
不銹鋼 |
21 |
控制柜 |
1 |
內裝PLC、變頻器、交流接觸器、控制開關等 |
22 |
連接線 |
1 |
航空插 |
23 |
實驗操作指導書 |
1 |
|
24 |
電腦桌 |
1 |
噴塑鋼結構 |
25 |
PLC |
1 |
FX2N-48MR |
26 |
變頻器 |
1 |
三菱 FR- D72 0 S -0. 4 K-CH |
27 |
觸摸屏 |
1 |
7英寸彩色觸摸屏 |
28 |
溫度采集模塊 |
2 |
三菱 FX2N-4AD |
29 |
壓力采集模塊 |
1 |
三菱 FX2N-2AD |
30 |
變頻調速模塊 |
|
三菱 FX2N-2DA |
31 |
壓力傳感器 |
2 |
量程范圍：低壓0～0～1.6Mpa、高壓0～3.8Mpa |
32 |
贈送裝配維修工具1套 |
1 |
一字、十字螺絲刀、尖嘴鉗、斜口鉗、相應3種扳手等 |
33 |
萬用表 |
1 |
數字 |
。
