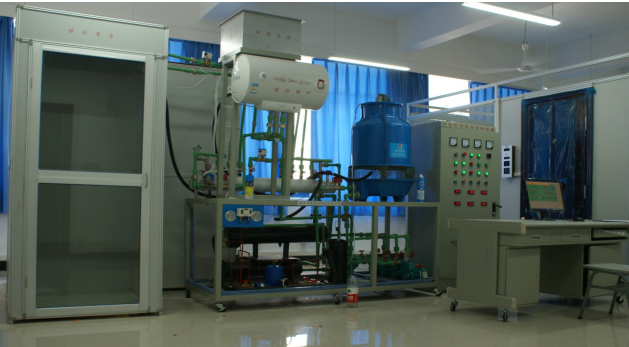

JG•JG-6600A型 中央空調實訓考核裝置

一、產品概述：

JG -6600A型中央空調實訓考核裝置是根據《中華人民共和國教育行業標準（制冷和空調運用與維修專業儀器設備配備標準）》，教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，結合生產實際和職業崗位的技能要求，按照職業及本科院校的教學、實訓、實驗要求研制和開發的產品。

該裝置適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。

該裝置也適合制冷及相關專業的中級、高級工和技師的鑒定考核及中央空調課題的設計、開發。

•  技術參數

•  輸入電源：三相五線～ 380V±10% 50Hz

2、最大供冷量：7.5kW；

3、最大輸入總功率：6.5kW；

4、制冷額定功率：3.8kW；

5、制冷劑/用量：R22 2kg

6、風機盤管：350m 3 /h

7、冷卻循環水泵：38L/min 揚程 10米

8、冷凍循環水泵：38L/min 揚程 10米

9、供熱循環水泵：38L/min 揚程 10米

10、模擬鍋爐：功率：1500W 容量：60L

11、系統保護：具有高低壓力、過熱保護裝置

12、安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。

三、系統組成

實訓裝置由電氣控制柜、實訓對象、模擬房間、模擬大廳、測量儀表等組成：

•  電氣控制柜

采用鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到指示儀表、操作旋鈕、 PLC控制器、系統流程圖、執行部件工作指示、交流接觸器及熱保護器等控制元件。共分為三層鐵質面板，最上面層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕及溫度指示。第二層為PLC控制器及系統流程圖，PLC控制器采用西門子224主機、EM231模擬量擴展模塊、EM223數字量擴展模塊、對應執行部件工作狀態指示燈等組成。最下面層為執行器件，主要由交流接觸器、過熱保護器組成，分為主回路以三相四線380V電壓為主，控制回路以交流220V電壓為主。

•  實訓對象

實訓對象采用不銹鋼鋼架制成，系統由制冷機組、冷卻水系統、媒水水系統、供暖系統等組成。

•  制冷機組：包括 1臺3匹旋轉式壓縮機、殼管式冷凝器、干式蒸發器、儲液罐、內平衡式熱力膨脹閥、干燥過濾器等組成，管路中還設有操作手閥、高低壓力控制器、壓力表等實訓所必需的部件；此外，管路中設有視液鏡可觀察制冷劑狀態；同時設有明顯的顏色標識，高壓管路部分為紅色標識，低壓管路部分為藍色標識，并套有保溫材料。

•  冷卻水系統：包括 1臺3T玻璃鋼冷卻塔、2臺冷卻水泵（1臺常用、1臺備用）、水流開關、Y型過濾網、閘閥、單向閥等組成。

•  媒水水系統：包括 2臺媒水水泵（1臺常用、1臺備用）、分水器、集水器、電磁閥、水流開關、Y型過濾網、閘閥、單向閥等組成。

•  供暖系統：包括 1臺電加熱水器、1臺換熱水泵、1套板式換熱器、Y型過濾器、安全閥等組成。

•  模擬房間　

模擬房間采用 30×30工業鋁型材和鋁塑板組裝而成，模擬房間外型尺寸不小于100cm×100cm×215cm，房間內部安裝有數顯溫度控制控器、臥式暗裝式風機盤管、鋁合金百葉風口等組成。

•  模擬大廳

模擬房間采用 30×30工業鋁型材和鋁塑板組裝而成，模擬大廳外型尺寸不小于100cm×200cm×215cm，房間內部安裝有數顯溫度控制控器、新風處理系統（臥式暗裝式風機盤管、鋁合金百葉風口、電動風量調閥、回風口、新風口等組成。

•  測量儀表

1)電氣控制柜監測儀表參數：交流電壓表量程0～450V；交流電流表量程0～30A；交流電流表量程0～5A。

2)制冷系統監測儀表參數：耐震真空壓力表量程-0.1～1.5MPa、-0.1～3.5M p a；高低壓力控制器：高壓0.8～3.0M p a、低壓0.1～0.4M p a。

3)媒水水系統監測儀表參數：徑向壓力表量程 0 ～ 0.16 M p a

四、實訓考核裝置的配置

中央空調實訓考核裝置采用 3匹水冷機組，配置2臺冷卻水泵（其中1臺備用）、2臺冷凍水泵，終端采用一個模擬大廳（風管送風）和一個模擬客房，采用一套分水器和集水器對冷量進行分配調節，整個中央空調采用PLC作為主控機，由計算機通過通信線與PLC進行通信，從而控制整個空調的運行，也可通過網絡實現遠程控制。空調的運行參數由傳感器及變送器進行采集，并通過模塊轉換后送入PLC中，再由PLC送到計算機中進行實時顯示監控。

該裝置可實現手動控制和計算機控制兩種控制方式：

手動控制按鈕在控制柜的門上，這些控制按鈕接入到 PLC各個相應的輸入變量上，可直接對整個中央空調進行控制；

計算機控制則采用組態技術建立計算機與 PLC之間的穩定通訊，從而控制整個中央空調，并實現對空調運行數據的顯示、分析等各種功能，同時也可通過網絡升級建立遠程計算機與現場計算機的通訊，實現對中央空調的遠程控制

五、基本配置

序號	名稱	主要部件、器件及規格	數量
1	電氣控制柜	長×寬×高為80cm×80cm×190cm	1套
2	模擬房間	長×寬×高為100cm×100cm×215cm 臥式暗裝式風機盤管、鋁合金百葉風口、供液電磁閥、鋁合金百葉風口等	1套
3	模擬大廳	長×寬×高為100cm×200cm×215cm 新風系統（ 臥式暗裝式風機盤管、鋁合金百葉風口、電動風量調閥、回風口、新風口、供液電磁閥等 ）	1套
4	制冷機組	3匹旋轉式壓縮機（工作電壓：220V；制冷量：7200W；輸入功率：2340W；制冷劑：R22；電機形式：感應電機；保護器形式：內置；啟動電容：容量50uF、耐壓：370V）；殼管式冷凝器（換熱面積：1.2m 2 ，設計溫度：60℃、工作介質：管程（夾套）：水、殼程（殼體）：R22；干式蒸發器（換熱面積：1.6m 2 ，設計溫度：40℃、工作介質：管程（夾套）：R22、殼程（殼體）：水；儲液罐（容量：2L）、內平衡式熱力膨脹閥、干燥過濾器	1套
5	冷卻水系統	冷卻塔（冷卻水量：3m 3 /h、外形尺寸不小于：Φ70×113cm、電機功率：0.18KW）、冷卻水泵（輸出功率：200W、輸入功率：400W、額定轉速：2850rpm、額定流量：38L/min、額定揚程：10m、進出口管徑：25mm(1″)）、水流開關（進出口管徑：20mm）、Y型過濾網(材質：黃銅、進出口管徑20mm)、閘閥(材質：黃銅、進出口管徑20mm)、單向閥(材質：黃銅、進出口管徑20mm)	1套
6	媒水水系統	媒水水泵（輸出功率：200W、輸入功率：400W、額定轉速：2850rpm、額定流量：38L/min、額定揚程：10m、進出口管徑：25mm(1″)）、分水器（采用無逢鋼管加工而成，外形尺寸不小于Φ11×46.8cm，上側設有5路DN15外絲螺紋接口、下側設有1路排水口）、集水器（采用無逢鋼管加工而成，外形尺寸不小于Φ11×46.8cm，上側設有5路DN15外絲螺紋接口、下側設有1路排水口）、電磁閥、水流開關(材質：黃銅、進出口管徑20mm)、Y型過濾網(材質：黃銅、進出口管徑20mm)、閘閥(材質：黃銅、進出口管徑20mm)、單向閥(材質：黃銅、進出口管徑20mm)、自動排氣閥	1套
7	供暖系統	電加熱水器（意大利品牌阿里斯頓牌熱水器、功率：1.5kW、容量：60L）、換熱水泵（輸出功率：200W、輸入功率：400W、額定轉速：2850rpm、額定流量：38L/min、額定揚程：10m、進出口管徑：25mm(1″)）、板式換熱器（單片換熱面積：0.023m 2 、最大流量：4m 3 /h、材質：不銹鋼、設計溫度：-195℃～220℃）、Y型過濾器(材質：黃銅、進出口管徑20mm)、安全閥(接口螺紋DN15)	1套
8	測量儀表	指針式交流電壓表：量程0～450V；指針式交流電流表：量程0～30A；指針式交流電流表：量程0～5A。 耐震真空壓力表：量程-0.1～1.5MPa、-0.1～3.5M p a；高低壓力控制器：設定范圍高壓0.8～3.0M p a、低壓0.1～0.4M p a。 徑向壓力表：量程 0 ～ 0.16 M p a	1套
11	光盤	力控組態軟件、西門子PLC編程軟件、配套應用程序、實驗指導書、使用說明書等	2張
12	型材電腦桌		1張
13	組態軟件		1只
14	PC/PPI通訊電纜		1根
15	扳手	0-250mm	2把
16	螺絲刀	十字	1把
17	內六角扳手	6mm	1把
18	產品使用說明書		1 份
19	產品實驗指書		1份
20	一體機電腦	1.CPU：≥Core i5性能；2.內存：≥4 GB ；3.硬盤：≥500 GB ；4. 光驅：DVD 刻錄機；5.獨立顯卡：顯存≥1024MB；6.聲卡 ： 支持多聲道；7.外部接口：COM ( 串口 ) ；usb接口；網卡端；HDMI接口等8. ≥20寸液晶顯示器，9.話筒和耳機	1臺
