技術指標

說 明

裝置功能

1、加深對組成反滲透工藝流程各個處理單元構造的了解。

2、掌握反滲透工藝流程各單元操作方法及沖洗方法。

3、熟悉各單元的作用，了解其水質變化及設計參數。

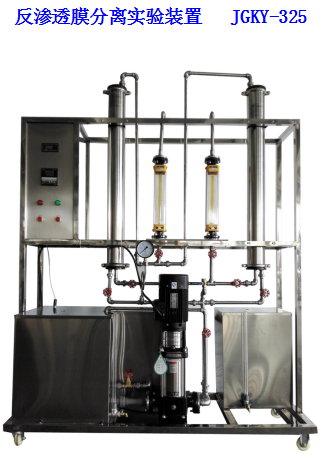

主要配置

活性炭過濾器、保安過濾器、反滲透 卷式 膜組件、反滲透不銹鋼外殼 、 不銹鋼高壓泵 、流量計、純水電導率儀 、原水箱、 純水箱、閥門、 壓力表、電器控制系統 、不銹鋼框架。

公用設施

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC 38 0V，功率 1 KW，標準 三 相 四 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：自來水或聚乙二醇，外配設備：分光光度計

技術參數

1 、反滲透膜為卷式膜，膜直徑：φ 100 mm ；長度： 1014mm ；脫鹽率： 95% ；帶有不銹鋼膜殼，最大壓力： 4.16M P a 。

2 、預過濾器： 10 英寸活性炭預過濾和 5 μ m 精過濾。

3 、保安 過濾器 ：線繞式芯 + 不銹鋼外殼，出水量 16 - 16 0L/ h 。

4 、 不銹鋼多級立式高壓離心泵，功率： 0.75KW ，流量： 2m 3 /h ，揚程 80 m 。

5 、 液體流量計：規格 10-100L/h 和 6-60L/h ，面板式轉子流量計。

6 、 原料儲槽：容積 80L ，材質為 304 不銹鋼；純水箱：容積 40L ， 304 不銹鋼。

7 、電導儀：在線檢測純水電導率，電極常數可調節切換。

8 、各項電路指示、操作均在控制屏面板進行。

9 、框架為 304 不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。

10 、外形尺寸： 1500 × 5 5 0 × 20 00mm （長×寬×高）， 外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

電導率

電導傳感器

電導率顯示儀

無

流量

轉子流量計

轉子流量計

手動閥控

膜分離 壓力

指針式壓力表

壓力表就地顯示

無

溫度

PT100 鉑電阻

數字溫度儀表

無
