技術指標

說 明

裝置功能

1 、熟悉精餾單元操作過程的設備與流程。

2 、學習精餾塔效率的測定方法，適用于常壓、加壓和減壓精餾等特殊精餾。

主要配置

玻璃精餾塔、冷凝器、再沸器、溫度控制儀、溫度顯示儀、壓力表、流量計、真空系統、不銹鋼框架、控制屏。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?

液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。

電：電壓 AC220V ，功率 2KW ，標準單相三線制。

技術參數

1 、 精餾塔塔徑φ 25mm ，塔高 1400mm, 材質為玻璃塔結構，塔內填裝φ 3x 3 mm 不銹鋼θ網環型填料。塔釜為三口燒瓶帶導電膜保溫，保溫段加熱功率上下兩段各 300W ；塔釜容積： 500ml ；聯接方式：直磨口。

2 、 塔釜加熱：塔釜置于 500W 電熱包中。采用電壓控制器控制釜溫。

3 、 溫度控制及儀表 : 3 個數顯溫度 控制 儀，量程： 0-150 ℃；溫度誤差≤ 2 ℃。

4 、 真空度：最高真空度可達 60Pa ，約 0.5mmHg 。

5 、 液體流量計范圍： 1.6-16ml/min, ， 壓力表量程： -0.1-0.1M P a 。

6 、 塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵圈、回流比計數器等儀表組成，回流比控制范圍： 99 ： 1 — 1 ： 99 。

7 、 各項操作及溫度、回流比、流量的顯示、調節、控制全在控制屏面板進行。

8 、 框架為 304 不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

9 、 外形尺寸：1200×500×2200mm （長×寬×高）， 外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

流量

轉子流量計

轉子流量計

手動調節

回流比

回流比繼電器

回流比控制顯示儀

回流比控制顯示儀

塔節 溫度

PT100 鉑電阻

數字溫度儀表

無

塔頂 溫度

PT100 鉑電阻

數字溫度儀表

無

塔釜 溫度

PT100 鉑電阻

數字溫度控制儀

固態調壓模塊

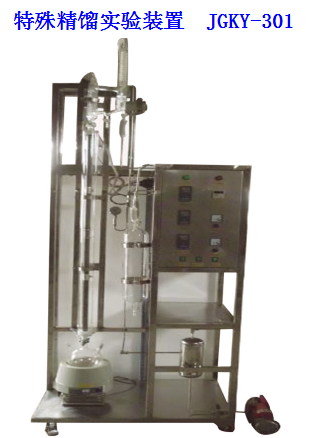

數字型 特殊精餾實驗裝置 JK GY-301/II

測控組成

變量

檢測機構

顯示機構

執行機構

流量

轉子流量計

轉子流量計

手動調節

回流比

回流比繼電器

回流比控制顯示儀 ， 精度： 0.5 %FS

回流比控制顯示儀

塔節 溫度

PT100 鉑電阻

數字溫度儀表 ， 精度： 0.5 %FS

無

塔頂 溫度

PT100 鉑電阻

數字溫度儀表 ， 精度： 0.5 %FS

無

塔釜 溫度

PT100 鉑電阻

數字溫度控制儀 ， 精度： 0.5 %FS

固態調壓模塊

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度 、回流比 等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
