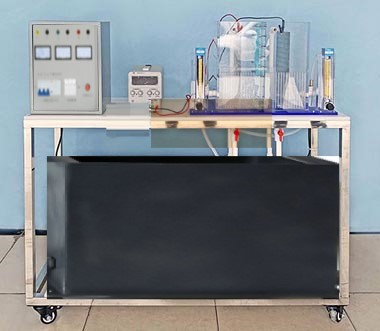

隔膜電解實驗設備 J GPC-G083 型 隔膜電解實驗裝置
　　　　　
一 . 實驗?zāi)康?
　　 在電解質溶液中進行電導過程時，實際上同時有化學反應發生。借助于外加電流的作用而發生化學反應，把電能轉化為化學能的過程稱為電解。利用電解過程中的電極反應和二級反應，可以使水中雜質轉化形態，除氧化還原反應外還可以發生其它反應過程，最終達到消除污染的目的。本裝置是電解法處理污水的教學演示和動態試驗設備，通過試驗達到以下目的：
1. 了解電解法的工作原理。
2. 了解電解法試驗裝置的主要組成和電解槽內部構造。
3. 掌握運行操作方法。
4. 探討電壓、電流、電解時間、電極間距、愿水濃度和 pH 值等因素對去除效率和能耗的影響。
二 . 技術指標
1. 處理水量： 5 ～ 30L/h 、水力停留時間：約在 5~30min 。
2. 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 300W ，安全保護：具有接地保護、漏電保護、過流保護。
3. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
4. 裝置外形尺寸： 1100*450*1200mm 。

三 . 主要配置及參數
1. 電解槽 1 套：有機玻璃材質， 600mm×200mm×350mm 。
2. 進水磁力泵 1 臺、轉子液體流量計 1 只。
3. 高精度線性可調直流穩壓電源：電壓電流 30V/30A ，單路輸出，帶 3.3V/5V 固定輸出，三位數顯，電壓 / 電流在標準內連續可調 CC/CV 自動切換。
4. 陰陽電極板：鐵、不銹鋼各 1 套，尺寸為 210-280mm ，離子交換膜 1 套。
5. 原水箱和清水箱各 1 只：白色 10mm 厚 PP 板，水箱底板上安裝有放空閥，方便將水排凈。
6. 攪拌電機 1 臺：功率 25W 、轉速 90rpm 、不銹鋼攪拌槳 1 套。
7.304 不銹鋼臺面、拉絲銀雙色板標牌標注主要組成單元，管路性質和水流方向標識，便于學生了解設備。
8. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、電壓表、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用鋁質凹字技術制作。
9. 公元 ERA 配套連接管道和閥門、彎頭。
10. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

。
