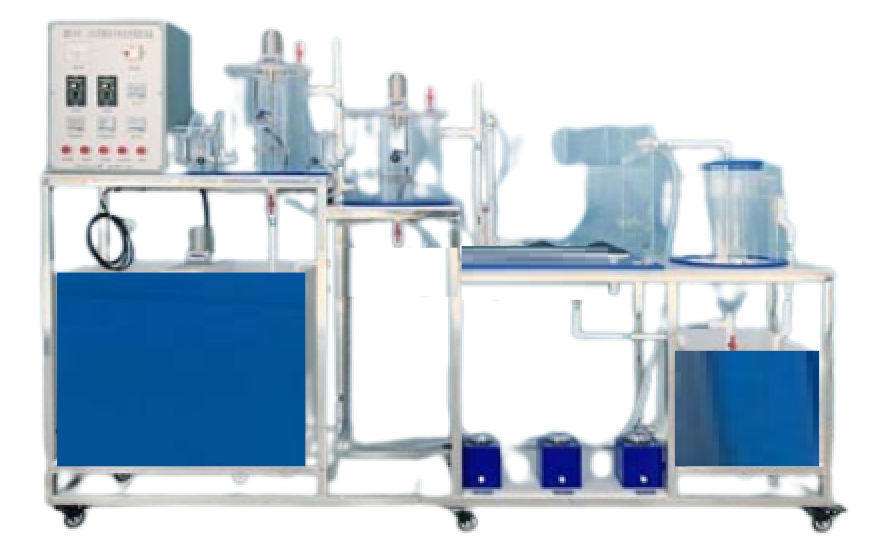

JGPC-C001 A2O 工藝城市污水處理模擬裝置
一 . 實驗?zāi)康?
J GPC-C001 A2O 工藝城市污水處理模擬裝置是 A2O 工藝的教學演示和動態實驗設備。通過裝置實驗希望達到以下目的：
1. 了解 A2O 工藝的組成，運行操作要點。
2. 確定去除率高、能量省的運行參數，知道生產運行。
3. 針對一些工業污染源對該工藝運行的沖擊，提出準確的判斷，避免造成較大的事故。
4. 用設備培訓學生、技術人員、操作人員，考核其獨立的工作能力，提高人員的技術素質和企業管理水平。
5. 利用設備運輸方便的特點可以在擬建污水廠的現場，進行污水處理可行性的試驗。
二 . 技術指標
1. 處理水量： 10L/h 。
2. 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1.3KW ，安全保護：具有接地保護、漏電保護、過流保護。
3. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
4. 裝置外形尺寸： 2350mm×450mm×1450mm 。
二 . 主要配置及參數
1. 原水箱和清水箱各 1 個：白色 PP 板、厚度 10mm ，原水箱容積 80L 、清水箱容積 49L ，水箱底板上安裝有放空閥，方便將水排凈。
2. 攪拌電機 1 臺：功率 25W 、轉速 90rpm ；不銹鋼攪拌槳 1 套。
3. 提升泵 1 臺：流量 1.4T/h ，揚程 1.8 米，功率 24W 。
4. 厭氧池：透明有機玻璃材質、壁厚 5mm ，有效容積 10L 。
5. 缺氧池：透明有機玻璃材質、壁厚 5mm ，有效容積 15L 。
6. 好氧池：透明有機玻璃材質、厚度 10mm ，有效容積 40L 。
7. 二沉池：透明有機玻璃材質、壁厚 5mm ，有效容積 20L 。
8. 攪拌裝置 2 套：轉速可調。
9. 氣泵 1 臺：功率 85W 、排氣量 90L/min 、壓力＞ 0.035Mpa ；曝氣系統 1 套。
10. 回流泵 2 臺：流量數顯和無極調速，具有定時定量輸送及回吸功能（防止滴漏），最大流量分別可達 30L/h 和 12L/h 。
11. 流量測量與調節：轉子流量計，液體流量 1 個：量程 2~20L/H ；氣體流量 1 個：量程 0.1~1m3/h 。
12.304 不銹鋼臺面、拉絲銀雙色板標牌標注主要組成單元，管路性質和水流方向標識，便于學生了解設備。
13. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、電壓表、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用鋁質凹字技術制作。
14. 透明硅膠管、公元 ERA 配套連接管道和閥門、彎頭。
15. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成 。
。
