JG機械運動簡圖測繪及分析實驗模型
測繪及分析實驗模型功能與特點
1. 要用于機械原理（機械設計基礎）課程開設 " 機構運動簡圖測繪及分析實驗 " ；此外，產品中的所有模型都可以單獨用于機械原理（機械設計基礎）的課堂教學，機械創新設計課程中的機構創新部分的案例教學；
2 ．機械運動簡圖的測繪及分析實驗模型系列產品分為 JCF-A 型（測繪及分析實驗模型基礎型）、 JCF-B 型（測繪及分析實驗模型基礎型）、 JCF-C 型（創新型測繪及分析實驗模型）和 JCF-D 型測繪及分析實驗模型（綜選型），每大類型中精選配置典型的機構模型。
二、性能規格
1 、模型材料：采用全鋁合金材料，噴漆處理，使工件美觀耐用，重量輕、方便課堂教學攜帶。
2 、運動構件經機械精加工，裝配精度高，機構運動靈活，各構件不發生干涉現象。
3 、各模型按教學要求分色、劃線，為學生測繪、測量、計算自由度提供依據。主要部分顏色統一。
4 、模型尺寸： 240 × 200 × 150mm 左右
機械運動簡圖的測繪及分析實驗模型 A 10 件 |
測繪實驗器 |
8000 |
機械運動簡圖的測繪及分析實驗模型 B 10 件 |
測繪實驗器 |
8000 |
機械運動簡圖的測繪及分析實驗模型 C 10 件 |
測繪實驗器 |
12000 |
機械運動簡圖的測繪及分析實驗模型 D 50 件 |
測繪實驗器 |
45000 |

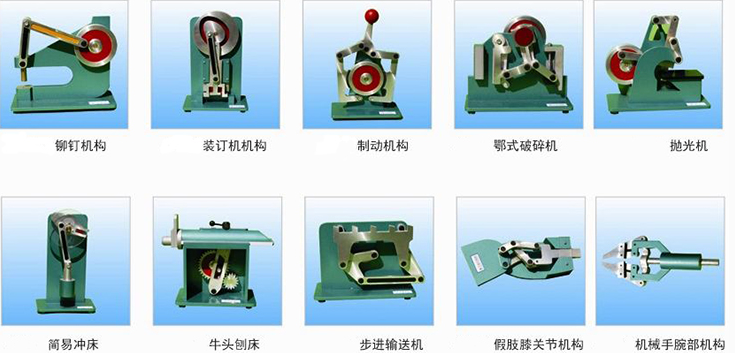

jg-JCFA 機械運動簡圖的測繪及分析實驗模型 10 件
J001 鉚釘機構
J002 簡易沖床
J003 裝訂機構
J004 顎式破碎機
J005 步進輸送機
J006 假支膝關節機構
J007 機構手腕部機構
J008 拋光機
J009 牛頭刨床
J010 制動機構

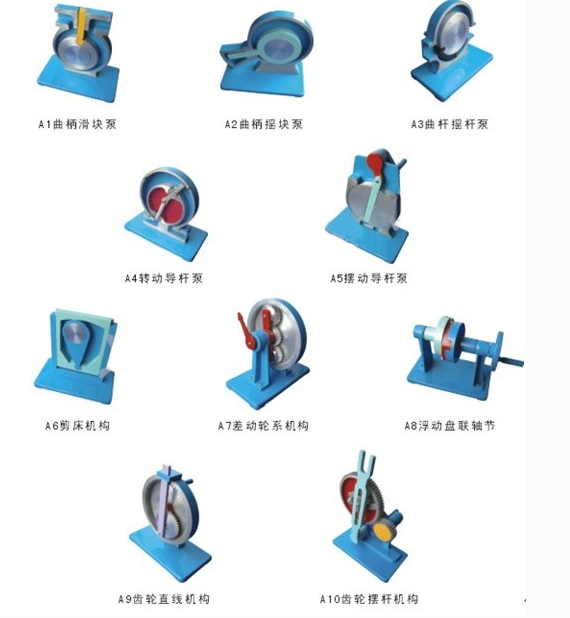

jg-JCFB 機械運動簡圖的測繪及分析實驗模型 10 件
F001 曲柄滑動泵
F002 曲柄搖塊泵
F003 曲柄搖桿泵
F004 轉動導桿泵
F005 擺動導桿泵
F006 剪床機構
F007 差動輪系機構
F008 浮動盤聯軸器
F009 齒輪直線機構
F010 齒輪擺桿機構

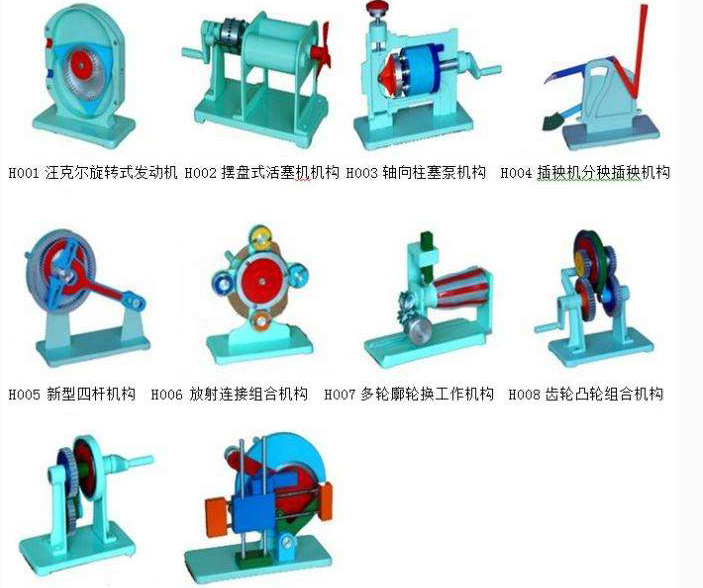

jg-JCFC 機械運動簡圖的測繪及分析實驗模型 10 件
H001 汪克爾旋轉式發動機
H002 擺盤式活塞機機構
H003 軸向柱塞泵機構
H004 插秧機分秧插秧機構
H005 新型四桿機構
H006 放射連接組合機構
H007 多輪廓輪換工作機構
H008 齒輪－凸輪組合機構 (1)
H009 齒輪－凸輪組合機構 (2)
H010 工件移置裝置動機機構
。
