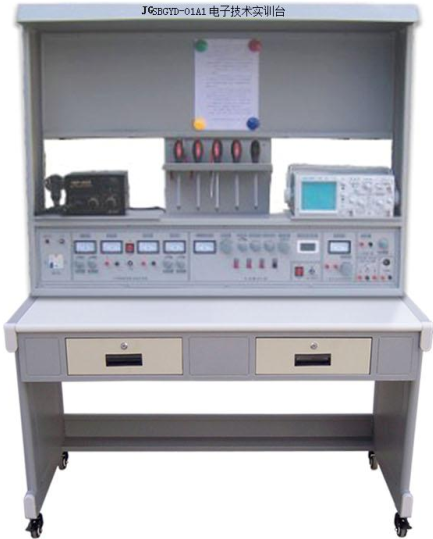

JGSBGYD-01A1電子技術實訓臺

一、概述

電子產品焊接與工藝實訓臺,電子 技術實訓臺是根據廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業儀器設備配置標準》及各類院校職業教育的教學和實訓的迫切要求而研制。學生通過具體的實踐流程操作，既能學會一般電子產品的工藝設計知識，同時通過電子產品的制作，掌握基本操作技能：安全操作、元器件及其封裝的識別；元器件的裝接、焊接、調試、故障排除。掌握 SMT （表面貼裝技術）、波峰焊及線路板的設計制作技能。讓學生在校期間就有貼近工業現場的實際操作訓練，加強學生動手能力，創新能力和運用所學知識能力的培養，達到工程訓練目的。本裝置是技工學校、職業院校、職教中心電子類、電子電器類、電子信息類專業電子技能及電子生產工藝實訓理想設備。

二、特點

1、通用性強：即可通過實訓臺的編制組成多種產品生產流水線，完成產品的電子工藝實訓，也可單臺獨立作為電子技能實訓使用。

2、綜合性強：可作為電子、電工、機械等專業課程的實訓、可作手工焊接實訓、 SMT 焊接實訓、電子裝配實訓、整機裝配維修實訓等。

3、功能齊全：提供穩壓電源、交流低壓電流、函數發生器、蜂鳴器、多路插座、調壓器等，為電子產品的測量調試和開發新產品提供豐富的資源。安裝日光燈照明、看板（用來夾資料）、儀器架、工具架。

4、實際應用性強：提供多種電子元器件和電子產品裝配工具，不但能鍛煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發：課程設計、畢業設計、電子競賽課題，以培養學生的實際應用能力。是從學校到工廠無縫銜接的理想培訓設備。

5、創新功能強：配備創新透明元件模塊與萬能實訓電路板，可開展電子創新電路項目實訓。

6、配套實訓資料豐富：每塊所提供的實訓板都有元器件清單、裝配圖、指導書，完成學生對認識、設計、焊接、調試、整機檢修等多種技能工藝的實訓。

三、技術性能

（一）輸入電源：?jiǎn)蜗嗳€ 220V±10% 50Hz

（二）輸出電源：

1. 直流穩壓電源：二路 0-30V 穩壓直流電源輸出，內置式繼電器自動換檔，多圈電位器連續調節，最大輸出電流 2A ，具有預設式限流保護功能，數字顯示電流電壓；

2.低壓交流電源輸出： 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 交流輸出、電流 2A ；

3.功率輸出函數發生器：采用直接數字頻率合成（ DDS ）產生高精度正弦波，方波和三角波。采用大屏幕 LCD 顯示輸出頻率、波形，衰減值。

正弦波輸出幅度	≥ 10V
輸出阻抗	50Ω
失真度	<1%（ 0.1HZ-- 1KHz ）
頻率范圍	0.1HZ～ 3MHz ，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有 20db,40db 衰減
方波占空比	可調 , 調節范圍： 1%-99% 調節；方波和三角波采用 TTL 電平輸出。
頻率計最高測量范圍	100MHz，自動換檔

4.單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；

5.音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。

6嵌入式多功能網絡虛擬儀器（不需電腦配合使用）：

A、終端部分采用 7 寸彩色觸摸屏（裝學生實驗屏上）同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。

B、儀器包括

1）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；

通道數： 2 路

帶寬： 20MHZ

分辨率： 8 位

電壓范圍： -10~+10V

存貯深度： 64K

2）、頻譜分折儀；

3）、數字三用表，可測電阻、電流、電壓等；

數字 IO 口

通道數： 8 路 IO

輸入電平： TTL

輸出電平： TTL

電流驅動： 20mA/ 通道

4）、四路智能遠程電源控制

5）、數據具有上傳與保存功能并能通過服務器顯示

6)、提供 LabVIEW 虛擬儀器軟件（拷貝版）

（三）工作環境：溫度 -10 ℃～ +40 ℃

（四）裝置容量：＜ 500VA

（五）外形尺寸： 1200mm × 750mm × 2000mm

四、實訓臺的構成

實訓臺由實訓桌、控制柜、功能屏、實訓線路板（包括元器件）、工具包等組成。

（一）實訓桌：鋼木結構，桌面為防靜電、耐磨材料制成。

（二）控制柜：提供交直流電源、信號源、安全插座等。

（三）工具套件： MF-47 萬用表 1 只、剝線鉗 1 把、尖嘴鉗 1 把、斜口鉗 1 把、大小 + 字螺絲刀各 1 把、大小 - 字螺絲刀各 1 把、鑷子 1 把、剪刀 1 把、烙鐵 1 把、吸錫器 1 把、放大鏡臺燈 1 只、焊錫絲、松香若干。

（四）實訓線路板（套件）：實訓線路涵蓋數字電路、模擬電路、機、電、聲、光、磁控制。

序號	名 稱	實 訓 目 的
1	三端穩壓電源	掌握三端穩壓模塊的接線方法及應用；
2	串聯型直流穩壓電源	掌握串聯型直流穩壓器的調試方法；
3	低頻信號電壓放大器	掌握放大器的工作原理、裝配焊接工藝、調試方法；
4	具有負反饋信號放大器電路	掌握負反饋信號放大器的工作原理、裝配焊接工藝、調試方法；
5	文氏橋振蕩器的焊接與制作	掌握運放 741 工作特點及文氏振蕩器的工作原理；
6	電池電壓監視電路	熟悉應用廣泛的電壓監視器的工作原理及制作方法；
7	電子催眠器	掌握單結管的工作原理及應用；
8	模擬 “ 知了 ” 電子電路	掌握多諧振蕩器和音頻振蕩器的工作原理及應用；
9	邏輯測試器	了解集成運放 LM324 的具體應用，熟透邏輯測試器的電路結構和工作原理；
10	正負脈沖信號	掌握正負脈沖的工作原理及集成的功能特性；
11	智力競賽搶答器	了解晶閘管的特性及應用，掌握晶閘管構成的多路搶答器的工作原理，進一步熟悉電子電路的裝配、調試、檢修方法；
12	迷你閃光彩燈	熟悉彩燈控制原理，使學生進一步熟悉電子電路的制作工藝；
13	實用 CMOS 觸摸鎖鑰	了解 CMOS 反相器的特性及在控制電路中的應用，掌握觸摸鎖鑰電路工作原理；
14	自動充電器	掌握變壓器、繼電器在電路中的運用，及該電路的工作原理；
15	分立 AM 收音機	六管超外差便攜式，掌握收音機的工作原理及調試方法；

五、實訓項目

（一）電子線路基本認識實訓

1.常用電子元器件的分類與封裝識別

2.常用電子元器件的質量測量工藝

3.產品裝配圖、方框圖、電路原理圖等知識

（二）電子元器件檢測實訓

1.電阻電容的識別與檢測

2.二極管的識別與檢測（管腳、材料、特性）

3.晶體管的識別與檢測（管腳、材料、特性）

4.場效應管的識別與檢測（管腳、材料、特性）

5.集成運算放大器的識別與檢測（管腳、性能指標）

6.中小規模數字集成電路（管腳、性能指標）

7.開關、繼電器、電聲器件的識別與檢測

（三）電子產品線路板焊接工藝實訓

1.焊接工具使用

2.焊接材料的種類與選用

3.手工焊接步驟

4.焊接質量分析

5.工業生產中的焊接技術介紹（四）表面貼片技術（ SMT ）實訓

1.SMT元器件分類與認識

2.SMT印制線路板設計與制作（另購設備）

3.SMT工藝流程

4.SMT組裝系統介紹

（四）產品裝配、焊接、調試、檢測實訓：是上述四（五）的 1 至 24 項。

六、 全室參考配置表（以 20 臺為例）

序號	名 稱	每臺數量	全室數量	單位	備 注
2	控制屏	1	20	套
3	實訓操作臺桌	1	20	張
4	絕緣皮（膠墊）	1	20	張
5	工具柜	1	20	個
6	學生凳	2	40	張	鋼木方凳
7	指導書	1	20	套
8	實訓線路板套件	1	20	套
9	工具	1	20	套	見表一

表一 工具套件

序號	名 稱	數量	備注
1	MF—47萬用表	1只
2	剝線鉗	1把
3	尖嘴鉗	1把
4	斜口鉗	1把
5	大小 + 字螺絲刀	各 1 把
6	大小 - 字螺絲刀	各 1 把
7	鑷子	1把
8	剪刀	1把
9	35W烙鐵	1把
10	吸錫器	1把
11	放大鏡臺燈	1臺
12	焊錫絲、松香	若干

。
