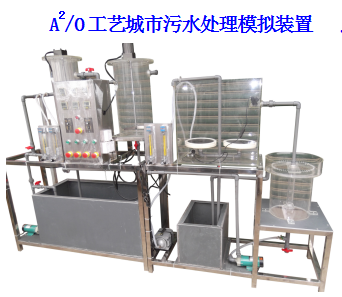

A 2 /O工藝城市污水處理模擬裝置 JGKY-539



設備特點：

•  設備布局合理、美觀，結構清晰，整體感強。

•  設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

•  所有反應池、沉淀池均為透明有機玻璃制造，可觀察污水在整個處理過程的實驗現象，加深對設備整體結構的了解，掌握污水處理流程的各項細節。

•  厭氧池設有攪拌裝置，有利于厭氧反應的進行，設有沼氣計量和回收處理系統，曝氣量可以調節控制，采用復合式倒置 A 2 /O 工藝來處理污水，強化了除磷脫氮的效果。

•  裝置既可單獨使用完成相應實驗，又可與其他設備組合成污水處理系統。



實驗目的：

•  了解 A 2 /O 工藝的組成，運行操作要點。

•  確定去除率高、能量省的運行參數。

•  針對一些工業污染源對該工藝運行的沖擊，提出準確的判斷，避免造成較大的事故。

•  用設備培訓學生、技術人員、操作人員，考核其獨立的工作能力，提高人員的技術素質和企業管理水平。

•  利用設備運輸方便的特點可以在擬建污水廠的現場，進行污水處理可行性的試驗。



主要配置：

廢水配水箱、厭氧池、缺氧池、好氧池、沉淀池、進水泵、液體流量計、氣體流量計、靜音充氧泵、不銹鋼攪拌器、調速電機、可控硅調速裝置、污泥回流泵、污泥回流流量計、混合液回流泵、混合液回流流量計、管道閥門、不銹鋼支架、電控箱。



技術參數：

•  環境溫度： 5℃～40℃，電源 220V 。單相三線制 功率500W 。

•  處理水量： 2～8L/h；污泥負荷:（ KgBOD 5 /KgMLVSS · d ） 0.15~0.25 ，污泥齡 : 15~27d ，污泥回流比 : 40~100% ， 設計處理效果 :出水 BOD5 ≤ 20mg/l ， BOD5 去除率 ≥ 92% ；

•  缺氧池 有機玻璃制作，厚度 8mm,尺寸為：Φ300x600mm 1個。

•  厭氧池 有機玻璃制作，厚度 8mm，尺寸為：320x320x600mm 1個 。

•  好氧池 有機玻璃制作，厚度 8mm，尺寸為：520x420x600mm 1個 。

•  沉淀池 有機玻璃制作，厚度 6mm，尺寸為：Φ300x450mm 1個。

•  空氣泵 額定壓力： 0.042MPa；最大排氣量：100L/min ，功率120W ,1臺。

•  進料泵：功率為 30W，額定流量為10L/min，額定揚程為6m。

•  污泥回流泵：功率為 30W，額定流量為10L/min，額定揚程為6m。

•  混合液回流泵：功率為 30W，額定流量為10L/min，額定揚程為6m。

•  流量測量與調節 :轉子流量計，液體流量1.6～16L/h，回流流量1～10L/h，氣體流量0.25～2.5m 3 /h。

•  配水箱：尺寸 800 × 500 × 500mm，PVC板焊制；清水池：尺寸400 × 400 × 400mm，PVC板焊制。

•  攪拌機：功率 40W，帶調速器。用于實驗水樣的攪拌或配制，保持水樣的濃度的均勻，防止顆粒物的提前沉淀。

•  框架為 304不銹鋼材質，結構緊湊，外形美觀，操作方便。

•  裝置外形尺寸： 25 00 × 6 00 × 2000mm ， 框架 為可移動式設計， 帶腳輪及禁錮腳。

。
