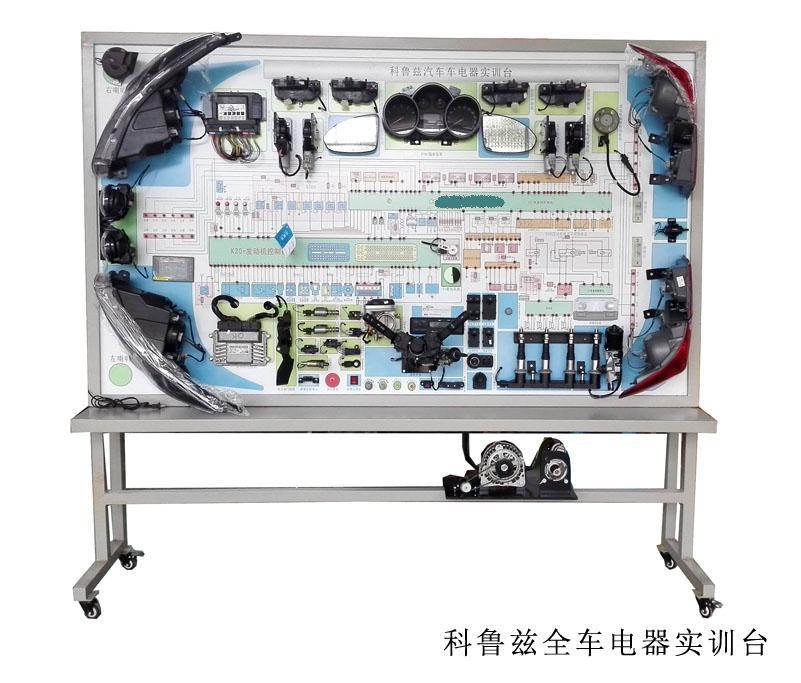

產品名稱：汽車科魯茲全車電器實訓臺

一、產品組成：



1 、采用全新科魯茲原車電器配件實物為基礎。



2 、配置：蓄電池、保險絲盒、充電系統〈含發電機驅動電機〉起動系統、空氣漏電保護開關、點火開關、組合開關、組合儀表、發動機控制電腦 ECU 、點火系統、燃油噴射系統、燈光照明系統、信號系統、散熱系統、電動門窗電動后視鏡、中控門鎖、音響系統、防盜系統、雨刮系統電器等；調速電機、 LED 工作狀態顯示燈、彩色的電路結構和工作原理圖、外接式的檢測端子。可配智能化故障設置和考核系統



3 、安全保護裝置：電路和機械雙重保護裝置。



4 、臺架形式：冷軋板沖壓成型臺架，裝配承重式萬向移動帶鎖止腳輪。



二、功能描述：



1 、可實現發動機電控系統項目的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。



（ 1 ）電控點火系統的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。



（ 2 ）燃油噴射系統的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。



（ 3 ）空氣流量計的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。



（ 4 ）電子節氣門的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。



2 、可實現適系統的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。



（ 1 ）、電動車窗及電動后視鏡的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。



（ 2 ）、中控門鎖系統的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。



（ 3 ）、音響系統的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。



（ 4 ）、雨刮器系統的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。　　



（ 5 ）、空調控制系統的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、　　元件阻值測量。



（ 6 ）、防盜系統的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。



3 、可實現燈光照明及信號系統操控方法、電路連接、故障排除檢測等實驗。



  （ 1 ）、前照燈系統操控方法、電路連接、故障排除檢測等實驗。



  （ 2 ）、尾燈系統操控方法、電路連接、故障排除檢測等實驗。



（ 3 ）、雨刷器系統操控方法、電路連接、故障排除檢測等實驗。



（ 4 ）、舒適系統操控方法、電路連接、故障排除檢測等實驗。



 (5) 、喇叭信號系統操控方法、電路連接、故障排除檢測等實驗。



4 、操作臺面板噴繪彩色原理圖，加裝雙向檢測端子，原車診斷座。



5 、可對電控系統開展電阻、電壓、頻率、脈寬、占空比、示波和導通性測試



6 、可實現原件結構位置演示功能，把電器系統部件按原車基本位置順序排列，不同的部件都標有名稱，充分展示了單個原件的結構、安裝位置及作用原理。



7 、可實現整車電器部分動態運行演示功能，在整車電器基礎上，配備各相關輔助控制裝置，可如原車一樣實際演示起動、充電、燈光、儀表、雨刮、中控門鎖、防盜、電動窗、音響系統等全套整車電器設備的工作原理和運行過程；



8 、可實現發動機系統動態演示，發動機轉速變化，減速斷油功能及與真車相同的轉速信號，同時可動態演示點火系統、燃油噴射系統等元件的工作情況，使學生便于理解帕薩特 B5 發動機電控系統的結構和工作原理及車身電器系統工作原理。



三、產品工藝：



1 、面板采用先進工藝，使用 4mm 厚雙面鋁塑板，表面氟碳涂層處理，環保、抗磨、耐腐蝕。



2 、面板原理圖使用彩色噴繪工藝，并鍍膜處理不褪色、防刮、耐磨、耐腐蝕。



3 、配置進口萬向鎖止腳輪防止腳輪著地點變形，便于移動和固定。



4 、臺架采用冷軋板沖壓成型及優質鋼材，高強度的鋼結構焊接，靜電噴涂高溫烤制，附著力好，噴涂表面抗磨、防滑、耐腐蝕，色彩搭配亮麗時尚。



四、教學及實習項目：



1 、發動機電控系統系統組成、工作原理、工作過程的認知和實訓。



2 、電控點火系統組成、工作原理、工作過程的認知和實訓。



3 、電控燃油噴射系統組成、工作原理、工作過程的認知和實訓。



4 、空氣流量計的組成、工作原理、工作過程的認知和實訓。



5 、電控發動機數據流讀取故障診斷的認知和實訓。



6 、前照燈電路系統組成、工作原理、工作過程的認知和實訓。



7 、尾燈電路系統組成、工作原理、工作過程的認知和實訓。



8 、雨刷器電路系統組成、工作原理、工作過程的認知和實訓。



9 、舒適、防盜系統電路組成、工作原理、工作過程的認知和實訓。



10 、喇叭信號系統電路組成、工作原理、工作過程的認知和實訓。
