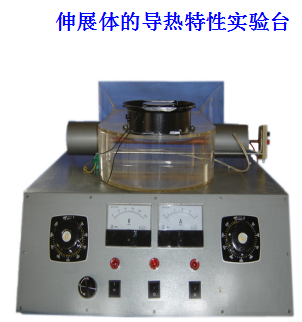

伸展體的導熱特性實驗臺 JGKY-714

實驗目的：

1. 求解具有對流換熱條件的伸展體導熱的特性（如溫度沿軸線分布規律、對流換熱系數   、最小過余溫度的位置 Xmin 等） 。

2 、 了解熱電偶測溫的方法。

主要配置：

有機玻璃風管 ， 加熱器 ， 高溫電壓表 ， 加熱管（試件） ， 位移尺 ， 引風機 ， 熱電偶 ， 電位差計 ，

不銹鋼臺架及控制屏 等。

技術參數：

1 、輸入電源：單相 AC220V ± 10% 50Hz ，功率 1.5KW 。

2 、 試件是一根直徑 φ 20mm，長度300mm的紫銅管，放置在風道中。風機功率150W，風量 500 m 3 /h 。

3、管兩端裝有加熱器，通過調壓器控制其功率，在管內安裝有可移動熱電偶測溫頭，使其測量銅管

沿管長的溫度的分布。

4、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓

模塊電路。

5、外形尺寸：500×400×600mm，外形為不銹鋼支架。

。
