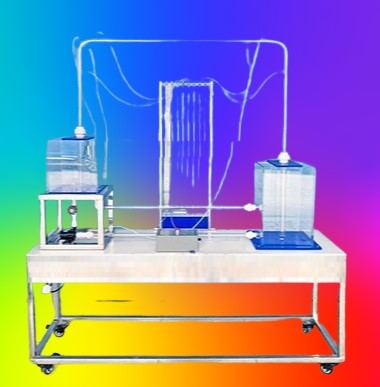

自循環虹吸原理實驗裝置 JGKY -T053 型 自循環虹吸原理實驗儀設備

一 . 主要功能
1. 用于虹吸工作原理及其應用的實驗教學；
2. 彎管流量計工作原理；
3. 虹吸管沿程壓力變化；
4. 虹吸閥工作原理；
5. 可用于測量虹吸管真空度，并確定最大真空域；
6. 供定性分析虹吸管流動的能量轉換特性，虹吸閥；
7. 可演示彎管流量計、沿程損失、局部損失等原理。
二．技術指標
1. 工作環境：常溫、常壓，相對濕度：≤ 90 ％ RH ；
2. 工作電源： AC220V ， 50HZ ，功率： 90W ；
3. 供水最大流量 300 ml/s ，實驗管道流量 0~200 ml/s ；
4. 裝置外形尺寸： 1500×450×1900mm 。
三 . 主要配置及參數
1. 虹吸管：有機玻璃制作， φ32×5mm ，循環回水管：有機玻璃制作，外徑 25mm ，進水管，有機玻璃制作，外徑 20mm ；
2. 真空抽氣裝置，啟動時可自動排除管中空氣；
3. 水泵： DC24V ，功率 86.4W ，最大揚程 15m ，最大流量 1560L/h ；
4. 恒壓供水箱：有機玻璃，尺寸 250mm×250mm×300mm ，回水箱：有機玻璃，尺寸 250mm×250mm×450mm 。
5. 測壓板： φ8×1mm ，有底調式、移動滑尺與校準鏡面的多管（含真空度測定）的組合測壓計，可直接顯示測量各測點的真空度及壓強分布，測量范圍 0~500 ，精度 ±0.01 ；
6. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關、線槽等組成，控制箱面板采用鋁質凹字技術制作。 7.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。

。
