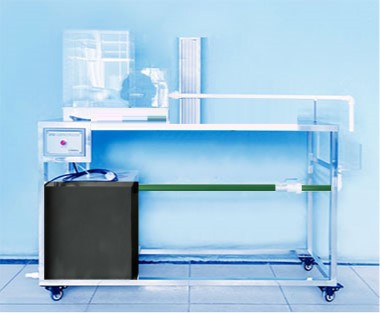

自循環畢托管測速實驗裝置 JGKY -T049 型 自循環畢托管測速實驗臺

一 . 實驗?zāi)康?
1. 定量測量實驗——能開展實驗普朗特畢托管測量點流速的技術，率定或校正畢托管的修正系數。
2. 定性分析實驗——管嘴淹沒射流過流斷面流速分布。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 工作電源：電壓 AC220V±10% 、 50Hz ，單相三線制，功率≤ 300w 。
3.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
4. 裝置外形尺寸： 1650mm×450mm×1360mm 。
