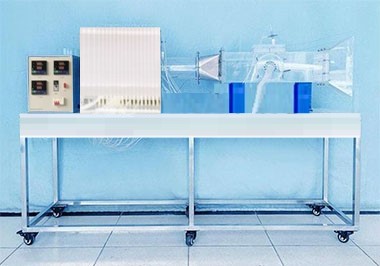

多功能附面層實驗臺 JGKY -T086 型 繞流圓柱體表面壓力分布的測定實驗裝置
一 . 實驗目的
1. 繞流圓柱體表面壓力分布測定
1.1 學習測量流體繞流物體時物體表面壓力分布的方法。
1.2 通過實驗了解實際流體繞圓柱體流動時，其表面壓力分布的情況并與理想流體的壓力分布相比較。
2. 平板附面層速度分布測定
2.1 通過實驗證實：當粘性流體繞流體流動時，靠近物體壁面處確有“附面層”存在。從而進一步加深對“附面層”基本特性的理解。
2.2 測定平板附面層的速度分布。
2.3 測定平板附面層厚度沿流動方向的變化。
二 . 技術參數
1. 實驗裝置配有有機玻璃可視風洞，試件，通風機以及變頻器； 2. 工作環境：常溫、常壓下運行。
3. 工作電源： AC220V/50Hz ，相三線制；安全保護：具有接地保護，漏電保護，過流保護；
4. 裝置外型尺寸： 2000×500×1200mm 。
三 . 主要配置及參數
1. 可視風洞：透明有機玻璃材質。
2. 多翼式低噪音離心風機：電壓 220V 、轉速 2800r/min 、流量 700-800 M3/h 。
3. 紅油壓差計。
4. 測壓板：有機玻璃管 20 根，精度 1mm 。
5. 畢托管 1 個，速度測針 1 個。
6. 可替換試件：圓柱試件和平板試件，均采用有機玻璃材質。
7. 有機玻璃穩壓罐 1 個；
8. 示蹤劑 : 紅色，能延時消色，無沉淀，降低管路污染，防堵塞；
9. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、變頻器、電纜線等組成；
10. 不銹鋼支框架實驗臺（ 30*30mm 方管，配腳輪均為萬向輪帶禁錮腳）
。
