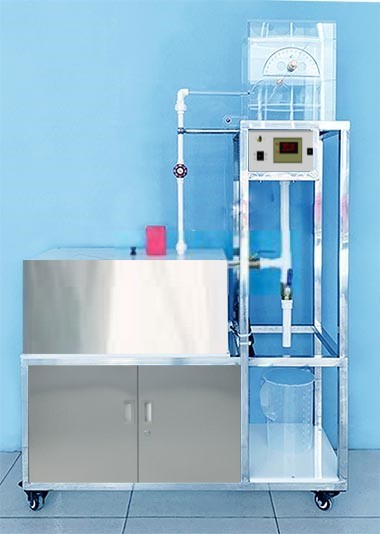

動量方程實驗裝置 JGCFD-T019 型動量方程儀
一 . 實驗目的
　　 實測射流對平板或曲板的作用力，并驗證恒定流動量方程式。
二 . 技術指標
1. 實驗所用的流體 -- 水為自循環設計，水壓穩定波動小，精確度 ±5 。
2. 工作電源：電壓 AC220V,50HZ ，單相三線制，功率≤ 200w 。
3. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
4. 裝置外形尺寸： 1100×450×1700mm 。

三 . 主要配置及參數
1. 實驗水箱：透明有機玻璃材質，尺寸為 300×300×350mm ，可以切換不同流量的管徑。
2. 噴嘴 3 個：材質透明有機玻璃。
3. 蓄水箱： 不銹鋼 ，尺寸分別為 690*390*300mm ，水箱底板上安裝有放空閥，方便將水排凈。
4. 低噪音無銹蝕水泵：電壓 220V 、功率 150W 、揚程 5.0 米、流量 6800L/h 。
5. 砝碼 4 種：精度等級為 M1 級，轉動軸承、擋板、量角器。
6. 銅閥 4 個；管道、閥門、彎頭： UPVC 。
7. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；正泰電器：帶燈自鎖按鈕開關。

實驗目的
1 、適合于工程流體力學（水力學）教學實驗。
2 、測定管嘴噴射水流對擋板所施加的沖擊力。
3 、測定動量修正系數，以實驗分析射流出射角度與動量力的相關性
4 、將測出的平板沖擊力與用動量方程計算出的沖擊力進行比較，加深對動量方程的理解。
主要配置：
　　 水泵、流量計、實驗水箱、蓄水箱、計量水箱、射流測力器、噴管、刻度標尺、秒表、實驗管道、閥門、自循環裝置、不銹鋼框架。
技術參數：
1 、運行環境：溫度 0-400C ，相對濕度：≤ 90%RH ，電源： 220V/50Hz ，可連續操作。
2 、蓄水箱， 500×400×400mm ，。
3 、計量水箱：容積 6L ，透明有機玻璃制作，帶計量刻度。
4 、實驗流量： 0~200ml/s, 活塞直徑 φ12mm 。
5 、實驗水箱：容積 40L ，由有機玻璃制成，配有自動反饋、活塞式平板測力裝置，入射與出流方向夾角成 90 。
6 、靜音環保型水泵：揚程： 10m ，額定流量： 12L/min ，功率： 90W 。
7 、實驗所用的流體 -- 水為全循環設計，充分節約水資源。
8 、框架及臺面均為 304 不銹鋼材質，結構緊湊，外形美觀，操作方便。
9 、外形尺寸： 1500×500×1600mm （長 × 寬 × 高） , 框架為可移動式設計，帶腳輪及禁錮腳。

。
