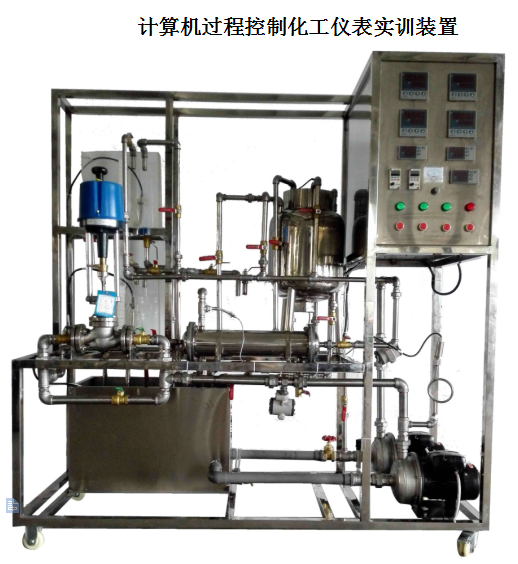

JG•計算機過程控制化工儀表實訓裝置 JGSX-212
分 項 |
說 明 |
|||
裝置功能 |
1. 單容及雙容液位對象特征參數測定實驗，了解復雜過程控制系統的構成。掌握復雜過程控制--串級控制方法（上下水箱液位串級控制）。 3. 掌握比例度P、積分時間I參數在流量、恒壓力控制系統的作用和過渡過程品質指標的影響 。 4 . 用“臨界比例度法”、“衰減曲線法”來工程整定PID控制參數 。 5 . 熟悉和掌握化工基本量（溫度、壓力、流量、液位）的測量方法及影響因素；對溫度、壓力進行校正，練習安裝和正確操作和測量。 6 . 對現場在線運行儀表的故障查找并及時排除。 7. 就地及遠程控制崗位技能：現場操作報表的制作、記錄，現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載。 |
|||
設計參數 |
裝置整體采用工程化布局， 設備主體： 20 00× 70 0× 20 00mm （ 長×寬×高 ） ， 可根據實訓場地實際高度和場地面積進行調整 。 溫度：常溫-70℃，液位100-400mm 。 |
|||
電氣系統 |
標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸 ： 6 00× 50 0×1300mm （ 長×寬×高 ）。 |
|||
公用設施 |
水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 電：電壓AC380V，功率1.5KW，標準三相五線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 |
|||
|
不銹鋼臥式離心泵 ： WB50/0 37 H=36m ，Q= 3.5 m 3 /h ， 兩 臺。 上 水箱 ： 有機玻璃200 x 300 x 300 mm ，一個 。 中 水箱 ： 有機玻璃200 x 300 x 300 mm ，一個 。 下水箱： 有機玻璃200 x 300 x 300 mm ，一個 。 儲 水箱 ： 304 不銹鋼 60 0 x 300 x5 00 mm ，一個 。 列管換熱器： 304不銹鋼 Ф500 x 900mm， 換熱面積 0.5m 2 ， 一臺。 液位傳感器 ： 0-500mm插入式液位計，三支。 壓力傳感器： 0-0.5MPa 和 - 0 .1 -0MPa 。 溫度檢測點： 5 點。 壓力檢測點：2點。 液位檢測點： 3點。 流量檢測點：2點。 聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤 50 0G，光驅，鼠標，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP 。 |
|||
上位機監控軟件 |
RS485/232通訊轉換器 , MCGS 工業組態軟件一套（附 64 點軟件狗），在線監控軟件一套 。 |
|||
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
上水箱液位 |
插入式液位計 |
宇電顯示儀 |
自控 |
|
中水箱液位 |
插入式液位計 |
宇電顯示儀 |
自控 |
|
下水箱液位 |
插入式液位計 |
宇電顯示儀 |
自控 |
|
水泵進口壓力 |
壓力傳感器 |
宇電顯示儀 |
自控 |
|
水泵出口壓力 |
壓力傳感器 |
宇電顯示儀 |
自控 |
|
流化床床層壓差 |
風壓傳感器 |
宇電顯示儀 |
自控 |
|
液體流量 |
渦輪流量傳感器 |
宇電顯示儀 |
自控 |
|
鍋爐加熱溫度 |
PT100 鉑電阻 |
宇電溫控儀 |
固態調壓 |
|
鍋爐夾套進口溫度 |
PT100 鉑電阻 |
宇電溫度儀 |
自控 |
|
鍋爐夾套進口溫度 |
PT100 鉑電阻 |
宇電溫度儀 |
自控 |
|
換熱器進口溫度 |
PT100 鉑電阻 |
宇電溫度儀 |
自控 |
|
換熱器出口溫度 |
PT100 鉑電阻 |
宇電溫度儀 |
自控 |
|
。
